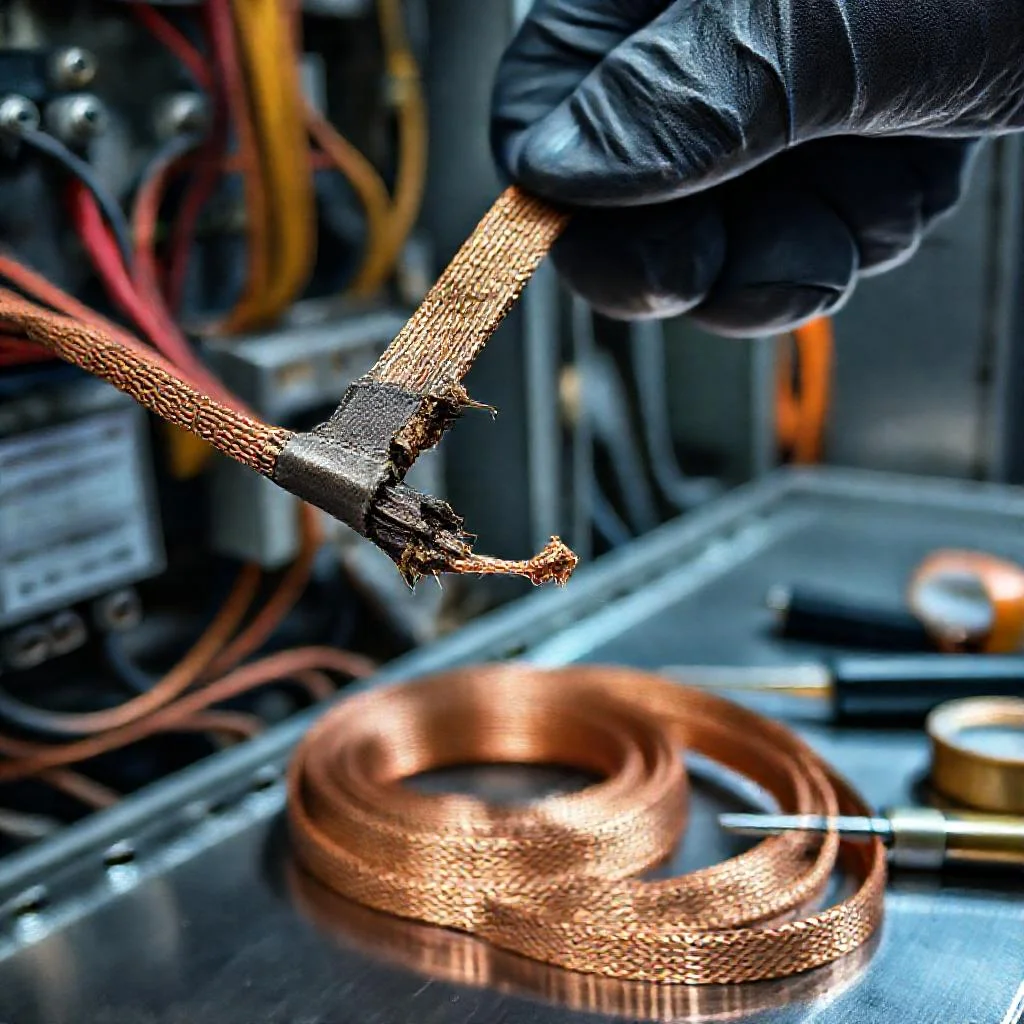

Диагностика: почему рвутся гибкие связи и чем это грозит
Гибкая связь из медных лент — это не просто элемент токосъема, а высоконагруженный узел, работающий в условиях постоянной вибрации, перепада температур и агрессивной среды. Разрыв чаще всего происходит не внезапно, а после длительной усталости металла: микротрещины накапливаются в местах изгиба, особенно если монтаж был выполнен с нарушением радиуса кривизны. Косвенными причинами также становятся перегревы из-за повышенного переходного сопротивления и химическая коррозия, которая истончает сечение ленты.
Игнорировать порыв нельзя: даже небольшое искрение при пуске оборудования быстро перерастает в дуговой разряд, оплавляющий медные кромки. В результате страдает не только шина, но и контактные поверхности аппарата — от подгоревших болтов до выгоревших ламелей. Для двигателей и трансформаторов это чревато межвитковым замыканием, а для линий электропередач — аварийным отключением целого участка.
Критерии выбора новой медной ленты: геометрия и состав сплава
Перед заменой важно точно измерить параметры старого элемента: ширину, суммарную толщину пакета, количество лент и расстояние между крепежными отверстиями. Не пытайтесь «улучшить» конструкцию, увеличив сечение, — это изменит жесткость узла и нарушит динамику подвижного контакта. Лучше воспроизвести заводские характеристики, но с поправкой на современные материалы.
Приоритет стоит отдавать меди марки М1 или М2 с содержанием чистого металла не ниже 99,9%. Для условий повышенной влажности разумно использовать луженые или посеребренные ленты — они снижают переходное сопротивление и защищают от оксидной пленки. Также обратите внимание на кромки: они должны быть завальцованы, без заусенцев, чтобы исключить надрезы при изгибе.
Хорошая гибкая связь — это молчаливый герой силовой цепи: она незаметна, пока работает, и критична, когда отказывает. Замена такого элемента — не ремонт, а превентивная стратегия надежности.
Пошаговый процесс демонтажа и установки: от осмотра до затяжки
Начните с обесточивания и снятия остаточного напряжения через заземление. После этого осмотрите контактные плоскости: если на них есть раковины или нагар, их необходимо зачистить до металлического блеска, используя мелкозернистую шкурку и обезжириватель. Помните, что болтовое соединение должно прилегать к шине всей плоскостью, иначе через полгода вы снова увидите искры.
Устанавливая новую связь, соблюдайте естественный радиус изгиба — не допускайте перекручивания пакета по оси. Крепеж затягивайте динамометрическим ключом в два прохода: сначала предварительный, потом контрольный. Обязательно используйте пружинные шайбы или гроверы, чтобы компенсировать тепловое расширение меди.
Типичные ошибки монтажа и способы их предотвращения
Самая распространенная ошибка — установка связи внатяг, когда между точками крепления образуется «струна». Это создает постоянное механическое напряжение и ускоряет усталость металла. Вторая ошибка — использование медных лент из случайного кабеля вместо специальных гибких токосъемников, которые имеют многослойную структуру с лаковым покрытием между слоями.
- Не смазывайте контактные поверхности токопроводящей пастой, если она не рекомендована заводом-изготовителем — это может увеличить нагрев.
- Проверяйте параллельность лент: если пакет «распушился», перетяните его по краям нитяным бандажом перед установкой.
- Маркируйте фазу и направление изгиба, чтобы не перепутать при обратном монтаже.
Контроль качества после замены: замеры и тепловизионная проверка
После завершения монтажа обязательно измерьте переходное сопротивление контакта — оно не должно превышать значений, указанных в паспорте оборудования. Лучше всего это делать микроомметром, так как обычный мультиметр не покажет достоверную картину на фоне больших токов. Убедитесь также, что зазор между лентами равномерный по всей длине.
В идеале через 2-3 часа работы под нагрузкой проведите тепловизионный контроль точки соединения. Перегрев свыше 60-70 градусов относительно температуры шины — сигнал, что вы неправильно затянули болты или оставили загрязнение. При обнаружении аномалии повторите подтяжку и замеры, так как лучше найти проблему сразу, чем через месяц потерять оборудование на неделю.
Сравнительный анализ этапов замены гибкой связи из медных лент
| Параметр / Этап | Диагностика и подготовка | Монтаж и контроль |
|---|---|---|
| Основные причины повреждения | Усталость металла (микротрещины на изгибах), перегрев из-за повышенного переходного сопротивления, химическая коррозия, нарушение радиуса кривизны при монтаже. | Установка «внатяг» («струна»), перекручивание пакета по оси, использование случайных медных лент (не специальных токосъемников), неправильная затяжка болтов. |
| Материал изготовления | Медь марки М1 или М2 (содержание чистого металла не ниже 99,9%). Для влажных сред — луженые или посеребренные ленты. | Только специальные многослойные гибкие токосъемники с лаковым покрытием между слоями (не кабельные жилы). |
| Геометрические параметры | Ширина, суммарная толщина пакета, количество лент, расстояние между крепежными отверстиями. Точное воспроизведение заводских характеристик (без «улучшений» сечения). | Кромки завальцованы, без заусенцев. Соблюдение естественного радиуса изгиба при установке. Параллельность лент (фиксация нитяным бандажом). |
| Подготовка контактных поверхностей | Зачистка до металлического блеска (мелкозернистая шкурка), обезжиривание. Удаление раковин и нагара. Плоскостность прилегания болтового соединения. | Запрещено смазывание контактных поверхностей токопроводящей пастой (если не рекомендовано заводом). |
| Крепеж и затяжка | Проверка состояния старых болтов и отверстий (подгоревшие болты, выгоревшие ламели — замена). Обесточивание и снятие остаточного напряжения через заземление перед работами. | Динамометрический ключ в два прохода (предварительный + контрольный). Обязательное использование пружинных шайб (гроверов) для компенсации теплового расширения. |
| Критерии качества после замены | Отсутствие искрения при пуске. Соответствие заводским параметрам переходного сопротивления. | Измерение переходного сопротивления микроомметром (не мультиметром). Равномерный зазор между лентами. Тепловизионный контроль через 2-3 часа работы: перегрев не более 60-70°C относительно шины. |
| Типичные ошибки | Игнорирование микротрещин и коррозии при диагностике. Увеличение сечения для «улучшения» конструкции. | Перепутывание фазы и направления изгиба при обратном монтаже. «Распушивание» пакета лент без фиксации. Перекос болтов и загрязнение контактов. |
| Последствия при несоблюдении | Разрыв связи, искрение, дуговой разряд, оплавление медных кромок, межвитковое замыкание в двигателях. | Перегрев соединения, ускоренная усталость металла, повторный разрыв в течение полугода, аварийное отключение участка ЛЭП. |
| Сроки и режим проверки | Превентивная стратегия — замена до критического износа, а не после отказа. Регулярный осмотр при плановых ТО. | Контрольный замер через 2-3 часа после нагрузки. При аномалии — повторная подтяжка и проверка всех параметров. |
Ключевые вопросы при замене гибкой связи из медных лент
Почему рвется гибкая связь и чем это опасно?
Разрыв происходит из-за усталости металла после длительной вибрации, перегрева от повышенного переходного сопротивления или коррозии. Опасно это тем, что искрение перерастает в дуговой разряд, который оплавляет кромки, повреждает контактные поверхности, приводит к межвитковому замыканию двигателей и аварийному отключению оборудования.
Как выбрать правильную новую медную ленту?
Нужно точно измерить старую ленту: ширину, толщину пакета, количество лент и расстояние между отверстиями. Воспроизводите заводские параметры, не увеличивая сечение. Используйте медь М1 или М2 (чистота 99,9%), для влажных условий — луженые или посеребренные ленты. Кромки должны быть завальцованы, без заусенцев.
Как правильно установить новую гибкую связь?
Сначала обесточьте оборудование и снимите остаточное напряжение. Зачистите контактные плоскости до блеска и обезжирьте. Соблюдайте естественный радиус изгиба, не перекручивайте пакет. Затягивайте болты динамометрическим ключом в два прохода, используйте пружинные шайбы для компенсации теплового расширения. Не допускайте установки внатяг.
Какие ошибки чаще всего допускают при монтаже?
Главная ошибка — установка связи внатяг, создающая постоянное напряжение. Вторая — замена специальных токосъемников на случайные медные ленты из кабеля. Также нельзя смазывать контакты нерекомендованными пастами, допускать «распушку» пакета лент и игнорировать маркировку фазы и направления изгиба.
Как проверить качество замены после установки?
Измерьте переходное сопротивление микроомметром (не мультиметром) — оно должно соответствовать паспортным значениям. Проверьте равномерность зазора между лентами. Через 2-3 часа работы под нагрузкой проведите тепловизионный контроль: перегрев более 60-70°C относительно шины указывает на плохую затяжку или загрязнение.
