Почему гибкий спуск заземления выходит из строя и чем это опасно
Гибкий медный проводник в оплетке — это не просто элемент молниезащиты, а критический узел, отвечающий за отвод блуждающих токов и уравнивание потенциалов. Когда он обгорает, вы теряете не просто кусок кабеля, а защиту всего оборудования. Причинами деградации чаще всего становятся перегрузки при коротких замыканиях, длительное воздействие коррозии в агрессивной среде или неправильно подобранное сечение. Игнорирование проблемы ведет к искрению, нагреву металлоконструкций и, что хуже всего, к поражению персонала электрическим током.

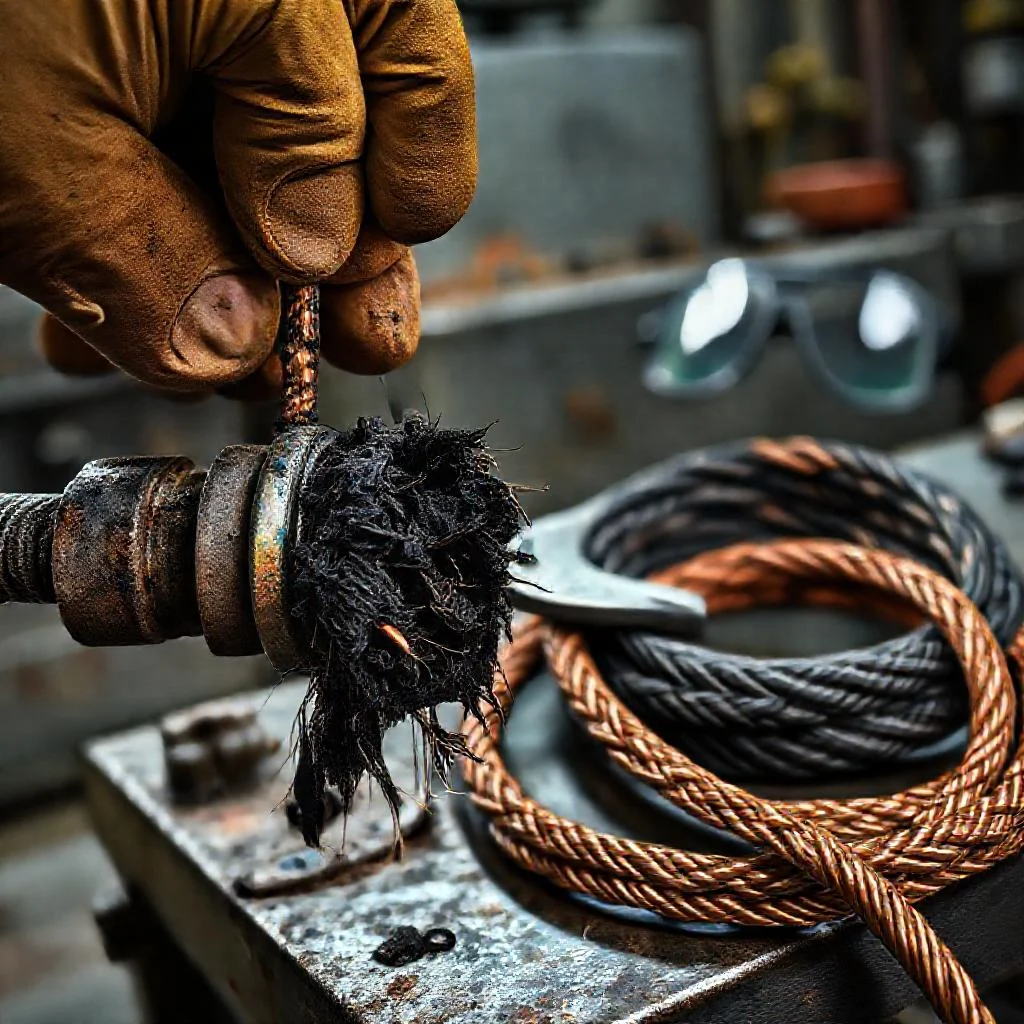

Визуально о проблеме сигнализируют почерневшая оплетка, хрупкость медных жил и характерный запах гари. Некоторые пытаются «замаскировать» дефект изолентой, но это смертельный номер: в месте обгорания резко возрастает переходное сопротивление, что приводит к локальному перегреву и возгоранию. Замена — не прихоть, а прямая необходимость, если вы дорожите работоспособностью промышленного объекта или частного дома.
Пошаговая процедура демонтажа поврежденного проводника
Начинать работы строго при снятом напряжении. Отключите вводной автомат, проверьте отсутствие потенциала индикатором. Сфотографируйте схему подключения старого спуска — это сэкономит часы при монтаже нового элемента. Снимите крепления с опорных изоляторов и открутите контактные болты, используя рожковый или накидной ключ. Никогда не обрезайте проводник «под корень», оставьте небольшой запас, чтобы оценить реальную длину поврежденной трассы.
После демонтажа обязательно осмотрите места крепления на наличие нагара и подгоревших слоев краски. Если контактная площадка оплавлена, потребуется зачистка металла до блеска и обработка токопроводящей смазкой. Важно запомнить: старый обгоревший спуск лучше не использовать как образец для натяжения нового кабеля, так как его геометрия уже деформирована высокой температурой.
Критерии выбора нового кабеля и комплектующих
Выбор правильного сечения зависит от тока утечки и длины трассы. Для стандартных заземляющих устройств в частных домах применяют медный проводник сечением от 16 до 25 мм², а для промышленных электрических установок эта цифра достигает 50 мм². Обратите внимание на тип изоляции: для улицы нужен кабель с устойчивостью к ультрафиолету, а для помещений с химическими испарениями — с кислотостойкой оболочкой. Самый надежный вариант — готовый гибкий спуск с заводскими оконцевателями-клеммами под болт.
Не экономьте на метизах. В комплекте с новым спуском должны идти оцинкованные или латунные болты, шайбы и гроверы. Использование нержавеющего крепежа предотвращает электролитическую коррозию в месте соединения меди и стали — это самая частая причина повторных обгораний.
- Проверяйте маркировку кабеля: наличие буквы «Г» означает гибкую многопроволочную жилу.
- Для улицы берите кабель с полимерной оболочкой, устойчивой к морозу до -40°С.
- Не скручивайте спуск в кольца при монтаже — радиус изгиба должен быть не меньше 10 диаметров жилы.
- Используйте бирки маркировки на обоих концах трассы для будущего обслуживания.
Технология монтажа и герметизация контактных узлов
Новый проводник прокладывайте по кратчайшей траектории, избегая острых углов и касания горячих трубопроводов. Фиксируйте кабель через каждые 60–80 сантиметров специальными клипсами или скобами с резиновыми прокладками. При затяжке болтового соединения применяйте динамометрический ключ, чтобы не раздавить многопроволочную жилу. Момент затяжки для медных наконечников обычно составляет 25–40 Нм, в зависимости от диаметра резьбы.
После монтажа обязательно обработайте оголенные части и зажимы. Силиконовая смазка или вазелин создают барьер для влаги, а термоусаживаемая трубка защищает от механических повреждений. Самый грамотный подход — покрыть контактный узел полиуретановым герметиком, который не трескается при перепадах температур и отлично противостоит вибрации.
Проверка качества соединений и ввод в эксплуатацию
Прежде чем включать питание, выполните замер сопротивления цепи. Используйте микроомметр или мультиметр с функцией измерения низких сопротивлений. Норма для свежего контакта — не более 0,05 Ом. Если прибор показывает большие значения, осмотрите поверхность контакта: возможно, туда попала окалина или кусочек обгоревшей оплетки старого кабеля. Для высоковольтного оборудования дополнительно стоит прогнать испытание повышенным напряжением в течение минуты — это гарантирует отсутствие пробоя.
В завершение не забывайте обновить электрическую схему объекта и внести запись в журнал технического обслуживания. Регулярная проверка гибких спусков профилактическим осмотром раз в полгода продлит срок службы оборудования. Установите напоминание в календаре, чтобы контролировать натяжение резьбовых соединений и не допустить ослабления зажимов в процессе температурных колебаний.
«Надежная молниезащита — это не тот проект, который делается раз и навсегда. Это постоянный ритуал заботы о мелочах: подтянутых болтах, сухих контактах и целостности гибких спусков. Именно эти тонкие проводники — первая линия обороны, которая принимает на себя удар стихии». — Алексей Громов, инженер-электрик с 20-летним стажем
Типичные ошибки при самостоятельном ремонте и как их избежать
Самая распространенная ошибка — установка алюминиевого проводника вместо медного в надежде сэкономить. Алюминий имеет в 1,6 раза выше удельное сопротивление и сильно окисляется во влажной среде. Такая замена приведет к перегреву через месяц эксплуатации. Вторая ошибка — скрутка временными перемычками из подручных материалов. Это создает высокое переходное сопротивление и не способно выдержать номинальные токи короткого замыкания.
Кроме того, многие забывают про установку распорных шайб, которые компенсируют температурное расширение металла. Без них даже качественно затянутый болт разболтается через несколько сезонов. Запомните аксиому: вы не можете сэкономить на заземлении — любая ошибка здесь стоит здоровья или оборудования. Лучше потратить лишний час на правильный демонтаж старого узла, чем через год искать причину внезапного пожара на щите.
Сравнительный анализ ключевых параметров при замене обгоревшего гибкого спуска заземления
| Параметр / Этап | Демонтаж поврежденного проводника | Выбор нового кабеля | Монтаж и герметизация | Проверка и ввод в эксплуатацию |
|---|---|---|---|---|
| Ключевые действия | Снятие напряжения, проверка отсутствия потенциала, фотофиксация схемы, снятие креплений с изоляторов, откручивание контактных болтов. Не обрезать «под корень» — оставить запас для оценки длины трассы. | Подбор сечения по току утечки и длине трассы. Выбор типа изоляции (устойчивость к УФ для улицы, кислотостойкая для хим. производств). Применение заводских оконцевателей-клемм под болт. | Прокладка по кратчайшей траектории, избегая острых углов. Фиксация клипсами каждые 60–80 см. Затяжка динамометрическим ключом (25–40 Нм). Обработка силиконовой смазкой или вазелином, защита термоусаживаемой трубкой, покрытие полиуретановым герметиком. | Замер сопротивления цепи микроомметром или мультиметром. Норма — не более 0,05 Ом. Для высоковольтного оборудования — испытание повышенным напряжением в течение минуты. Обновление схемы, запись в журнал ТО. |
| Материалы и инструменты | Индикатор напряжения, рожковый или накидной ключ. | Медный проводник сечением 16–25 мм² (частный дом), до 50 мм² (промышленные установки). Кабель с маркировкой «Г» (гибкая многопроволочная жила). Оцинкованные/латунные болты, шайбы, гроверы. | Клипсы/скобы с резиновыми прокладками, динамометрический ключ, термоусаживаемая трубка, полиуретановый герметик. | Микроомметр или мультиметр с режимом низких сопротивлений, оборудование для проверки повышенным напряжением. |
| Нормативные / технические значения | — | Сечение: 16, 25, 50 мм². Радиус изгиба — не менее 10 диаметров жилы. Устойчивость оболочки к морозу до −40°С. | Момент затяжки: 25–40 Нм. Шаг фиксации: 60–80 см. | Сопротивление контакта: ≤ 0,05 Ом. Периодичность осмотра: раз в полгода. |
| Типичные ошибки | Использование старого спуска как образца для натяжения (геометрия деформирована). | Установка алюминиевого проводника (в 1,6 раза выше удельное сопротивление, сильное окисление). Скрутка временными перемычками из подручных материалов. | Скрутка в кольца, нарушение радиуса изгиба, отсутствие распорных шайб (не компенсируют температурное расширение металла). | Игнорирование проверки мест крепления на нагар и оплавления краски. Недостаточная затяжка или перетяжка болта. |
| Последствия ошибок /проблем | Невозможность корректной оценки длины трассы для нового кабеля. | Перегрев через месяц эксплуатации, неспособность выдержать токи КЗ, высокое переходное сопротивление, риск возгорания. | Разбалтывание болта через несколько сезонов, повреждение жилы, коррозия в месте соединения меди и стали (электролитическая коррозия). | Искрение, нагрев металлоконструкций, поражение персонала электрическим током, внезапный пожар на щите. |
Частые вопросы о замене обгоревшего гибкого спуска заземления
Почему обгоревший гибкий спуск нельзя просто заизолировать и оставить?
Это смертельный номер: в месте обгорания резко возрастает переходное сопротивление, что приводит к локальному перегреву и возгоранию. Изолента не решает проблему, а лишь маскирует дефект, который со временем может привести к искрению, нагреву металлоконструкций и поражению персонала электрическим током.
Как правильно выбрать новый гибкий спуск заземления?
Выбор сечения зависит от тока утечки и длины трассы: для частных домов — 16–25 мм², для промышленных установок — до 50 мм². Для улицы нужен кабель с УФ-стойкой оболочкой, для агрессивных сред — с кислотостойкой. Лучший вариант — готовый спуск с заводскими оконцевателями. Используйте нержавеющий или оцинкованный крепеж, чтобы избежать электролитической коррозии.
Какая последовательность действий при демонтаже поврежденного проводника?
Сначала обесточьте оборудование и проверьте отсутствие напряжения индикатором. Сфотографируйте схему подключения. Снимите крепления с изоляторов и открутите контактные болты ключом. Не обрезайте проводник под корень — оставьте запас. После демонтажа осмотрите площадку на нагар и при необходимости зачистите металл до блеска.
Как проверить качество нового соединения перед включением?
Замерьте сопротивление цепи микроомметром — норма не более 0,05 Ом. Если значение выше, проверьте поверхность контакта на наличие окалины. Для высоковольтного оборудования дополнительно проведите испытание повышенным напряжением в течение минуты. После этого обновите схему и сделайте запись в журнале ТО.
Какие ошибки приводят к повторному обгоранию спуска?
Использование алюминия вместо меди — он имеет большее сопротивление и окисляется. Скрутка временными перемычками опасна и не выдерживает токов КЗ. Также часто забывают про распорные шайбы, которые компенсируют температурное расширение — без них болт разболтается. Экономия на заземлении недопустима: любая ошибка стоит здоровья или оборудования.
