Почему штатный маслосливной кран — слабое звено подстанции
Каждый, кто хоть раз менял масло в силовом трансформаторе или масляном выключателе, знает: процедура превращается в испытание, когда заводской кран начинает подклинивать или подтекать. За годы эксплуатации резьба закисает, уплотнители дубеют, а доступ к штурвалу часто перекрыт ограждением или соседним оборудованием. Это не просто неудобство — это риск разлива технического масла, который оборачивается экологическим штрафом и внеплановым простоем энергообъекта.
Замена узла слива — это не косметический ремонт, а технологическая операция, влияющая на надежность всей маслосистемы. Современный шаровой кран с фланцевым или муфтовым соединением вместо устаревшего вентиля дает герметичность, которой не было на старом оборудовании. При этом важно понимать: экономия на качестве здесь критична, ведь дешевый китайский кран через год снова заставит вас переодеваться в защитный костюм и собирать ветошь.
Диагностика: как понять, что кран пора менять, а не ремонтировать
Прежде чем заказывать новый кран, проверьте три параметра: момент вращения, следы коррозии на штоке и состояние резьбового соединения. Если штурвал проворачивается с усилием более 5 кгс·см или после закрытия из дренажного отверстия продолжает сочиться масло — это явный сигнал к замене. Помните, что ремонт с заменой сальниковой набивки — временная мера, которая не устраняет износ седла в корпусе.
Обратите внимание на тип масла. Высоковязкие трансформаторные масла (класс Т-1500) создают избыточное давление на запорный элемент, и старый чугунный кран может не выдержать гидроудара при сливе. Обязательно проверьте паспорт оборудования: если на подстанции проводились работы по дегазации или осушке масла, внутренние поверхности крана могли получить микроповреждения, невидимые глазу.
Пошаговый алгоритм замены: от отключения до пробного слива

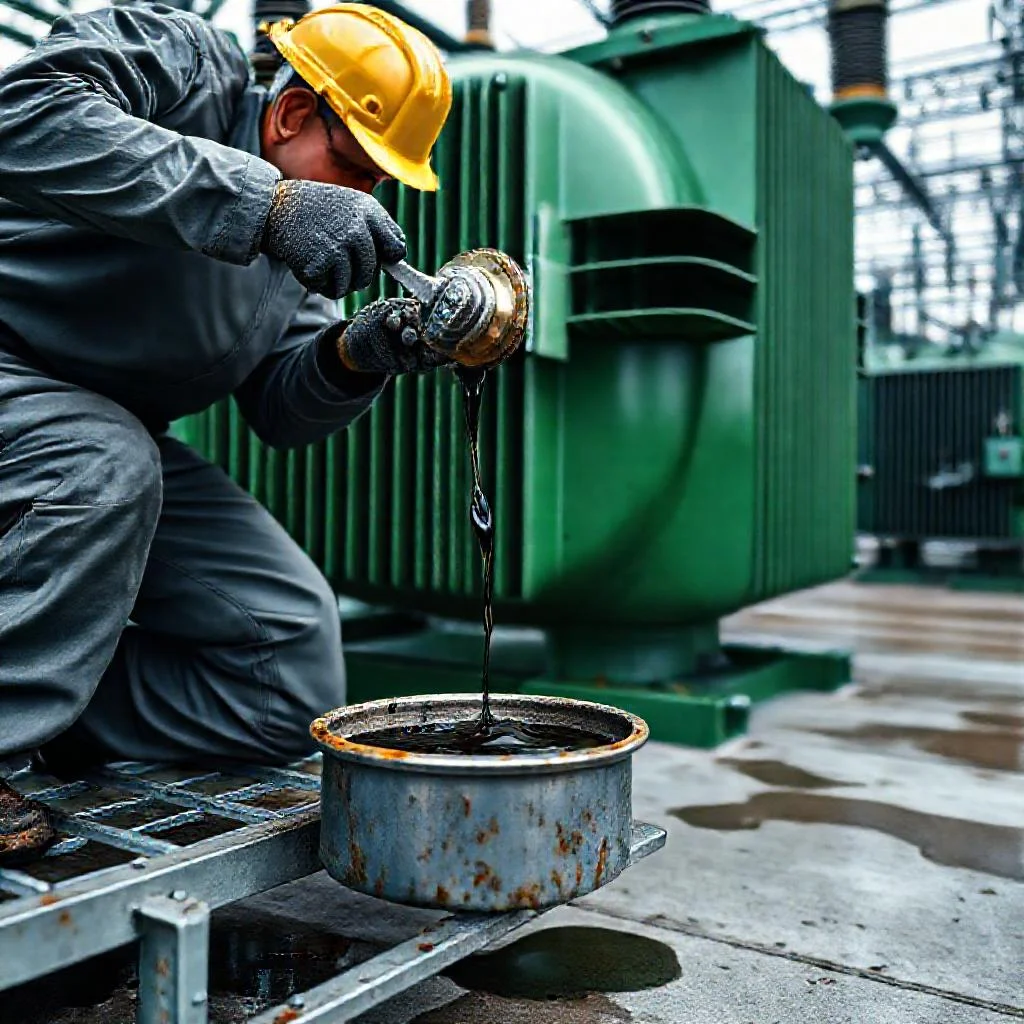

Начинайте с оформления наряда-допуска и полного снятия напряжения с бака. Слейте частично масло до уровня ниже крана, чтобы исключить избыточное давление. Используйте только искробезопасный инструмент и диэлектрические перчатки — даже маленькая искра от гаечного ключа в масляной атмосфере может стать фатальной. После демонтажа старого крана обязательно зачистите привалочную плоскость от остатков старой прокладки и проверьте ее на наличие раковин.
Установка нового крана требует строгого соблюдения момента затяжки: для фланцевого соединения это 60–80 Нм, для муфтового — не более 40 Нм. Перетяг приведет к деформации уплотнительного кольца, а недотяг — к течи. После монтажа проведите контрольную опрессовку азотом или сухим воздухом под давлением 1,5 атмосферы в течение 15 минут. Только убедившись в герметичности, можно заливать масло обратно.
- Проверьте совместимость материала крана со средой: латунь или нержавейка, но не силумин.
- Обратите внимание на температуру эксплуатации: для северных регионов нужен кран с электрообогревом или увеличенным зазором штока.
- Сразу закупите запасную прокладку из маслостойкой резины ТМКЩ или паронита.
- Нанесите на резьбу анаэробный герметик средней фиксации, чтобы исключить самоотвинчивание от вибрации.
Типичные ошибки и как их избежать при самостоятельной замене
Самая частая ошибка — установка крана без компенсационного патрубка. На подстанции, где температура масла колеблется от -20 до +75°C, линейное расширение металла приводит к деформации корпуса. Если не предусмотреть гибкую вставку или сильфонный компенсатор, кран просто треснет на морозе. Вторая по распространенности проблема — игнорирование грязевика перед краном. Мелкие частицы углерода и шлама, циркулирующие в масле, оседают на шаре и быстро выводят его из строя.
Не пытайтесь заменить кран, оставив в баке хотя бы литр масла. Остатки продукта подтекут и создадут иллюзию негерметичности нового соединения, из-за чего вы зря разберете исправный узел. Используйте специальный насос для полного осушения нижней зоны бака, а после установки обязательно сделайте пробный слив в мерный бак — он покажет реальную пропускную способность и наличие воздушных пробок.
«Надежность маслосистемы подстанции — это не про дорогие компоненты, а про правильный алгоритм действий. Качественный кран, установленный с точным соблюдением регламентов, служит 10–15 лет, тогда как спешка и экономия на герметике превращают профилактическую замену в аварийно-восстановительный ремонт» — эксперт по эксплуатации электрооборудования, стаж 22 года.
Как выбрать правильный кран и где взять гарантии безопасности
Ищите краны с индексом «нефть-бензостойкие» или маркировкой «А» по ГОСТ 4666-2015. Обратите внимание на проходное сечение: для масла с кинематической вязкостью 28 мм²/с оптимален диаметр условного прохода не менее 25 мм. Не стесняйтесь запрашивать у поставщика сертификат на взрывозащиту, если подстанция расположена вблизи жилых массивов. Качественный кран имеет плавный ход и полный оборот штурвала за 2,5–3 оборота, что критично для аварийного перекрытия.
После монтажа обязательно занесите запись в формуляр оборудования: укажите дату замены, номер сертификата и результаты опрессовки. Это не бюрократия, а юридическая защита для вас и вашей организации. Через месяц после установки проведите «тест белой тряпкой»: протрите все соединения чистым хлопком и оставьте на сутки. Если на ткани не появится ни одной капли масла — узел готов к штатной эксплуатации. Такой подход сэкономит ваши нервы и бюджет подстанции в долгосрочной перспективе.
Сравнительный анализ параметров замены маслосливного крана на подстанции
| Параметр / Критерий | Штатный (устаревший) кран | Новый шаровой кран | Ключевые требования / Рекомендации |
|---|---|---|---|
| Тип соединения | Вентиль (чугунный, муфтовый) | Фланцевый или муфтовый | Выбор зависит от конструкции бака; для высоконагруженных узлов — фланцевый |
| Момент затяжки | Не регламентирован (как правило, от руки) | 60–80 Нм (фланцевый) | Для муфтового — не более 40 Нм. Перетяг или недотяг — течь |
| Материал корпуса | Чугун (хрупкий, корродирует) | Латунь или нержавейка | Категорически запрещен силумин — низкая прочность |
| Условный проход (DN) | Часто менее 25 мм | Не менее 25 мм | Для масла с вязкостью 28 мм²/с — только DN ≥ 25 мм |
| Рабочее давление | Не выдерживает гидроудар | Опрессовка азотом/воздухом до 1,5 атм (в течение 15 мин) | Высоковязкие масла (Т-1500) создают избыточное давление |
| Температурный диапазон | Стандартный, без учета линейного расширения | Требуется компенсатор (сильфонный/гибкая вставка) | Диапазон эксплуатации: от -20 до +75°C. Без компенсатора — трещина на морозе |
| Срок службы | Требует ремонта через 2–3 года (замена сальников) | 10–15 лет при правильном монтаже | Соблюдение регламента — гарантия долговечности |
| Количество оборотов штурвала | Более 5–6 оборотов | 2,5–3 оборота | Критично для аварийного перекрытия |
| Маркировка и сертификация | Без индекса (часто не соответствует ГОСТ) | Маркировка «А» по ГОСТ 4666-2015, взрывозащита | Запросить сертификат на взрывозащиту у поставщика |
| Дополнительные элементы | Отсутствуют | Грязевик перед краном, прокладка ТМКЩ/паронит | Грязевик защищает шар от шлама; без него — преждевременный износ |
| Ошибки при замене | — | Игнорирование грязевика, отсутствие компенсатора, остатки масла в баке | Полное осушение насосом, герметик средней фиксации на резьбе |
| Контроль качества | Визуальный осмотр | «Тест белой тряпкой» через месяц, запись в формуляр | Протереть соединения хлопком, оставить на сутки — ни одной капли |
Частые вопросы по замене крана для слива масла на подстанции
Как понять, что кран пора менять, а не ремонтировать?
Проверьте три параметра: момент вращения, следы коррозии на штоке и состояние резьбового соединения. Если штурвал проворачивается с усилием более 5 кгс·см или после закрытия из дренажного отверстия продолжает сочиться масло — это явный сигнал к замене. Ремонт с заменой сальниковой набивки — временная мера, не устраняющая износ седла в корпусе. Также учитывайте тип масла: высоковязкие трансформаторные масла (класс Т-1500) создают избыточное давление на запорный элемент, и старый чугунный кран может не выдержать гидроудара при сливе.
Какой кран выбрать для замены на подстанции?
Ищите краны с индексом «нефть-бензостойкие» или маркировкой «А» по ГОСТ 4666-2015. Для масла с кинематической вязкостью 28 мм²/с оптимален диаметр условного прохода не менее 25 мм. Материал — латунь или нержавейка, но не силумин. Для северных регионов нужен кран с электрообогревом или увеличенным зазором штока. Проверяйте совместимость материала со средой и запрашивайте сертификат на взрывозащиту, если подстанция расположена вблизи жилых массивов. Качественный кран имеет плавный ход и полный оборот штурвала за 2,5–3 оборота.
Какие ошибки чаще всего допускают при самостоятельной замене крана?
Самая частая ошибка — установка крана без компенсационного патрубка. При температуре масла от -20 до +75°C линейное расширение металла приводит к деформации корпуса, и кран треснет на морозе. Вторая проблема — игнорирование грязевика перед краном: частицы углерода и шлама оседают на шаре и выводят его из строя. Не пытайтесь заменить кран, оставив в баке хотя бы литр масла — остатки создадут иллюзию негерметичности нового соединения. Также важно соблюдать момент затяжки: для фланцевого соединения 60–80 Нм, для муфтового — не более 40 Нм.
Нужно ли полностью сливать масло перед заменой крана?
Да, обязательно. Слейте частично масло до уровня ниже крана, чтобы исключить избыточное давление при демонтаже. Не оставляйте в баке даже литр масла — остатки подтекут и создадут иллюзию негерметичности нового соединения. Используйте специальный насос для полного осушения нижней зоны бака. После установки проведите контрольную опрессовку азотом или сухим воздухом под давлением 1,5 атмосферы в течение 15 минут, и только затем заливайте масло обратно.
Какая гарантия безопасности после замены крана и как её проверить?
После монтажа занесите запись в формуляр оборудования: дату замены, номер сертификата и результаты опрессовки. Через месяц проведите «тест белой тряпкой»: протрите все соединения чистым хлопком и оставьте на сутки. Если на ткани не появится ни одной капли масла — узел готов к штатной эксплуатации. Также сделайте пробный слив в мерный бак — он покажет реальную пропускную способность и наличие воздушных пробок. Качественный кран, установленный с точным соблюдением регламентов, служит 10–15 лет.
