Невидимый страж: почему гравийная подушка — это инженерное искусство

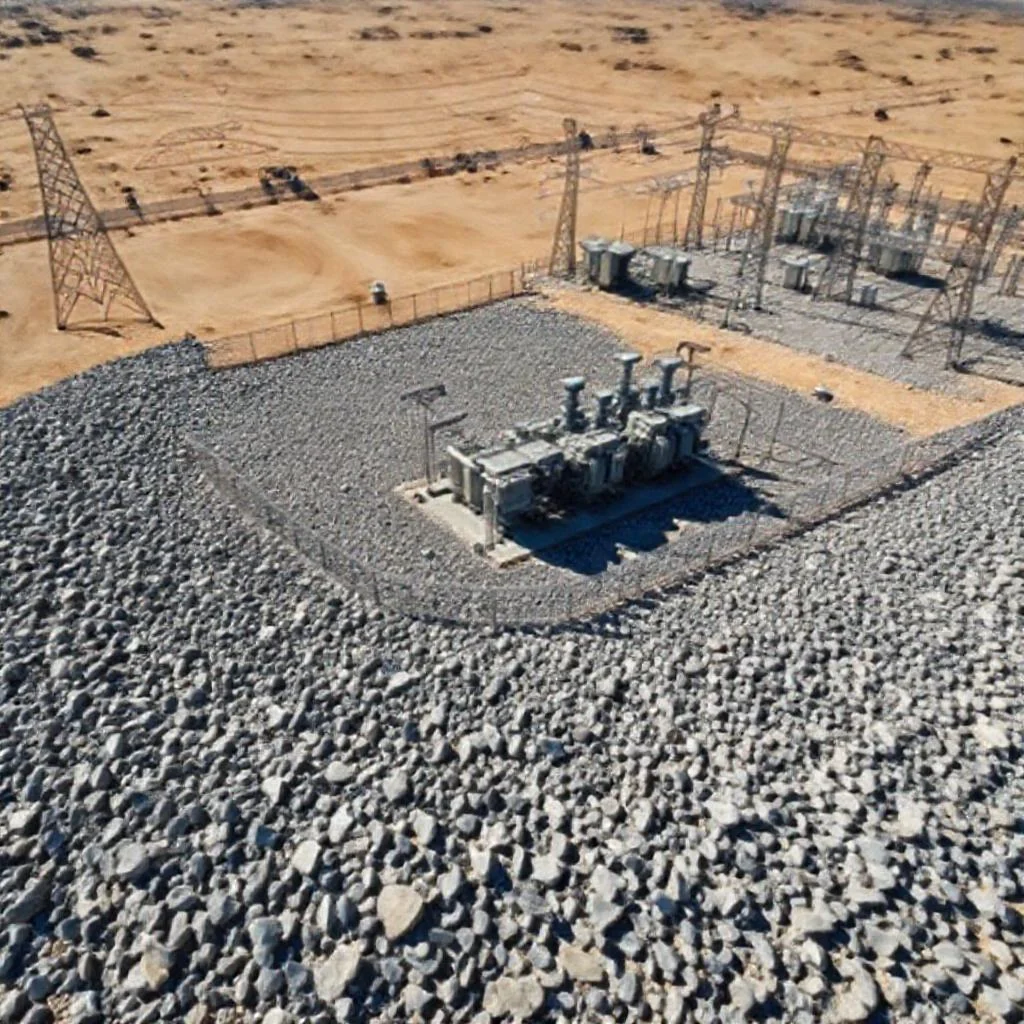

Когда вы видите бетонный монолит трансформаторной подстанции, окруженный аккуратным кольцом серого щебня, легко принять это за элемент ландшафтного дизайна. На самом деле, эта «каменная река» — сложное гидротехническое и электробезопасное сооружение, работающее в трех направлениях одновременно. Инженеры-энергетики называют такую отсыпку «дренажным контуром», и его отсутствие сокращает срок службы дорогостоящего оборудования на 40%.
Главный враг высоковольтной аппаратуры — не молния и не перепады напряжения, а банальная влага и блуждающие токи. Щебень здесь выступает в роли умного посредника между землей и фундаментом. Крупная фракция (обычно 20-40 мм) создает капиллярный разрыв, который препятствует подъему грунтовых вод к токоведущим частям, одновременно обеспечивая вентиляцию подземных коммуникаций.
Электробезопасность: математика шагового напряжения
Представьте ситуацию: оборванный провод касается земли рядом с подстанцией. Ток начнет растекаться по грунту концентрическими кругами. На поверхности возникает разность потенциалов — то самое «шаговое напряжение», которое может стать смертельным для человека. Гравийная отсыпка, обладающая высоким удельным сопротивлением (до 3000 Ом/м против 100 Ом/м у чернозема), разрывает эту электрическую цепь.
Правильно уложенный слой щебня толщиной 15-20 см способен снизить опасный потенциал на 60-70% буквально в метре от аварийного оборудования. Камни работают как изолятор, не позволяя заряду «растекаться» по поверхности. Именно поэтому все современные ПС (подстанции) проектируются с обязательным щебеночным покрытием по периметру — это не прихоть проектировщиков, а жесткое требование ПУЭ (правил устройства электроустановок).
Дренажная магия: как камни побеждают пучение грунта
Зимой мокрый грунт замерзает и увеличивается в объеме до 9%. Этот процесс называется морозным пучением. Представьте, что фундамент подстанции, весящий сотни тонн, начинает равномерно «выталкивать» из земли каждую зиму. К весне перекосы достигают критических значений, разрушая изоляторы и разрывая кабельные муфты.
«Подстанция стоит на щебне так же, как корабль на стапелях: мягко, но непоколебимо. Камень принимает на себя все капризы почвы, позволяя оборудованию сохранять геометрию десятилетиями», — объясняет главный инженер электросетевой компании Александр Верещагин.
Крупные фракции создают естественные пустоты, по которым талая вода уходит в глубину, не задерживаясь в зоне промерзания. Щебень работает как гигантский «термос», который аккумулирует тепло из глубинных слоев земли. В результате температура под отсыпкой всегда на 3-5 градусов выше, чем на открытом грунте — это критически важно для стабильной работы масляных трансформаторов.
Биологическая защита и удобство обслуживания
Сорняки, корни деревьев и кустарники — скрытая угроза для подземных кабельных трасс. Корневая система способна пробить даже гидроизоляцию и сдавить кабель, вызывая микроповреждения изоляции. Щебеночный слой играет роль гербицидного барьера: без света, воздуха и плодородной почвы семена просто не могут прорасти. Это исключает необходимость использования агрессивной химии.
Для ремонтных бригад гравийная подушка — это еще и удобная ремонтная площадка. Вода не скапливается на поверхности, не образуется грязь, а твердое каменное основание позволяет спокойно устанавливать тяжелую технику и лестницы даже в сезон дождей. Противогололедные реагенты и масла, случайно пролитые при обслуживании, не впитываются в почву, а остаются на поверхности щебня, что упрощает процесс утилизации отходов.
- Заземление: щебень не мешает растеканию аварийного тока вглубь земли, направляя его через специальные контуры заземления.
- Теплоотвод: пустоты между камнями обеспечивают естественную конвекцию воздуха, охлаждая кабельные коллекторы.
- Защита от грызунов: мыши и крысы не роют норы в сыпучей среде — подвижные камни обрушивают их тоннели.
- Эстетика и сигнализация: на светлом гравии четко видны следы несанкционированного проникновения и масляные подтеки, сигнализирующие о негерметичности.
Скрытые риски: когда щебень может навредить
Несмотря на очевидные плюсы, технология требует строжайшего соблюдения рецептуры. Обычный гранитный щебень с карьера, загрязненный глиной и пылью, превращается в токопроводящий слой, полностью теряя свои изоляционные свойства. Поэтому перед отсыпкой фракцию обязательно промывают и проверяют на удельное электрическое сопротивление.
Второй подводный камень — это выбор породы. Известняк, например, реагирует с кислотами, содержащимися в грунтовых водах, и постепенно разрушается, превращаясь в глинистую массу. Именно поэтому профессиональные энергетики всегда выбирают магматические породы (гранит, базальт, габбро), которые остаются инертными на протяжении 50-70 лет. Замена щебня — это дорогая операция, поэтому экономия на материале здесь непозволительна.
Технология отсыпки подстанций — это блестящий пример того, как простая инженерная мысль решает комплекс проблем: от безопасности до долговечности. Глядя на серый гравий в следующий раз, вспомните, что под вашими ногами работает сложнейшая система защиты электросетей, от которой зависит бесперебойное освещение целых городов.
Сравнительный анализ функций щебеночной отсыпки подстанций
| Критерий сравнения | Электробезопасность | Дренаж и защита от пучения | Биологическая защита | Эксплуатационные преимущества |
|---|---|---|---|---|
| Основная функция | Снижение шагового напряжения при аварийном замыкании | Отвод талых вод и предотвращение морозного пучения грунта | Препятствие росту сорняков и проникновению грызунов | Обеспечение твердой ремонтной площадки и вентиляции коммуникаций |
| Ключевой параметр | Удельное сопротивление: щебень — до 3000 Ом/м, чернозем — 100 Ом/м | Фракция 20–40 мм, толщина слоя 15–20 см | Отсутствие плодородной почвы и света для прорастания семян | Пустоты между камнями для конвекции воздуха и просушки |
| Эффективность (цифры) | Снижение опасного потенциала на 60–70% в метре от аварийного оборудования | Температура под отсыпкой выше на 3–5°C, чем на открытом грунте | Полное исключение гербицидной обработки | Отсутствие грязи и воды на поверхности в сезон дождей |
| Срок службы материала | 50–70 лет (при использовании гранита, базальта, габбро) | 50–70 лет (магматические породы); известняк разрушается быстрее | 50–70 лет (без замены при правильной укладке) | 50–70 лет (при соблюдении рецептуры отсыпки) |
| Требования к материалу | Промывка от глины и пыли, проверка удельного сопротивления | Чистая фракция без примесей, иначе теряются дренажные свойства | Инертность породы к химическим реакциям | Магматические породы (гранит, базальт) — устойчивы к кислотам |
| Риски при нарушении технологии | Превращение щебня в токопроводящий слой (при загрязнении глиной) | Разрушение известняка до глинистой массы, потеря дренажа | Прорастание корней, повреждение кабельной изоляции | Затруднение ремонтных работ, накопление пролитых масел |
| Правовая база | Жесткое требование ПУЭ (правил устройства электроустановок) | Обязательное проектирование для всех современных ПС | Рекомендации по защите кабельных трасс | Стандарты эксплуатации электросетевых компаний |
| Дополнительные свойства | Направление тока через контуры заземления вглубь земли | Создание «термоса», аккумулирующего глубинное тепло | Обрушение нор грызунов (мыши, крысы) | Четкая видимость следов проникновения и масляных подтеков |
Примечание: отсутствие щебеночного дренажного контура сокращает срок службы оборудования на 40%.
Главные вопросы о гравийной отсыпке подстанций
Почему щебень вокруг подстанции — это не просто украшение, а критически важный элемент безопасности?
Гравийная отсыпка выполняет три ключевые функции: защищает от шагового напряжения при аварии (высокое удельное сопротивление до 3000 Ом/м снижает опасный потенциал на 60-70%), предотвращает морозное пучение грунта (камни создают дренаж и «термос-эффект») и блокирует рост корней и сорняков, которые могут повредить кабели.
Как именно щебень защищает человека от смертельного шагового напряжения?
При обрыве провода ток растекается по земле концентрическими кругами, создавая разность потенциалов. Слой щебня толщиной 15-20 см с удельным сопротивлением до 3000 Ом/м (против 100 Ом/м у чернозема) разрывает эту электрическую цепь, не позволяя заряду «растекаться» по поверхности. Это требование ПУЭ для всех современных подстанций.
Почему для отсыпки используют именно крупную фракцию 20-40 мм, а не мелкий гравий или песок?
Крупные фракции создают капиллярный разрыв, который препятствует подъему грунтовых вод к токоведущим частям, и обеспечивают вентиляцию подземных коммуникаций. Пустоты между камнями играют роль дренажа для талой воды, аккумулируют тепло из глубинных слоев (температура под отсыпкой на 3-5 градусов выше) и не позволяют мышам и крысам рыть норы.
Почему нельзя использовать обычный щебень с карьера или известняк для подстанции?
Грязный щебень с глиной и пылью теряет изоляционные свойства и превращается в токопроводящий слой. Известняк реагирует с кислотами в грунтовых водах и разрушается в глинистую массу. Профессионалы используют только промытые магматические породы (гранит, базальт, габбро), которые остаются инертными 50-70 лет, так как замена щебня — очень дорогая операция.
Чем гравийная подушка помогает ремонтным бригадам и обслуживанию подстанции?
Щебень создает твердую площадку без грязи и луж, что позволяет устанавливать тяжелую технику и лестницы даже в сезон дождей. Пролитые масла и реагенты не впитываются в почву, а остаются на поверхности для легкой утилизации. На светлом гравии четко видны следы проникновения и масляные подтеки, сигнализирующие о негерметичности оборудования.
