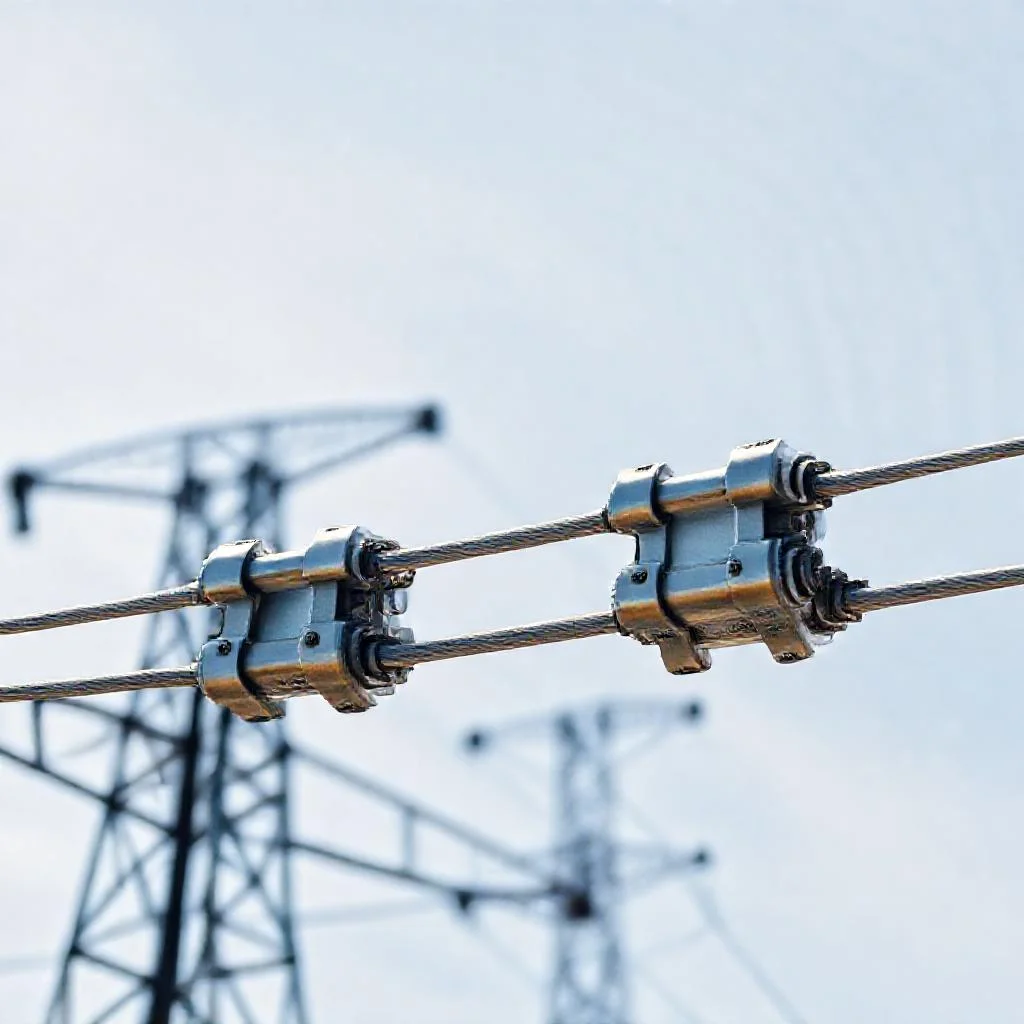

Физика под напряжением: почему одиночный проводник — это слабое звено
Представьте себе натянутую струну, которая гудит под порывом ветра. Примерно то же самое происходит с проводом воздушной линии электропередачи, только «гул» здесь — это вибрация с частотой, разрушающей металл. Когда по фазному проводу течет переменный ток, вокруг него возникает переменное магнитное поле, которое взаимодействует с соседними фазами. Это взаимодействие порождает так называемую «пляску проводов» — низкочастотные колебания, способные за доли секунды превратить прямую линию в хаотично дергающийся канат.
Особенно опасна ситуация, когда несколько проводов одной фазы (расщепленная фаза) сближаются под действием электродинамических сил при коротком замыкании. Если не ограничить их сближение, произойдет схлестывание — электрическая дуга перекроет воздушный промежуток, и линия выйдет из строя с грандиозным коротким замыканием. Именно здесь и вступают в игру дистанционные распорки — скромные, но критически важные элементы, которые превращают «стадо» независимых проводников в единую монолитную конструкцию.
Аэродинамика и гашение колебаний: как распорки побеждают ветер
Ветровая нагрузка — самый коварный враг ЛЭП. При определенной скорости ветра вокруг провода возникают вихри Кармана, которые заставляют его вибрировать с частотой, резонирующей с собственной частотой линии. Одиночный провод гасит эту энергию только за счет внутреннего трения в металле, но этого недостаточно. Распорки связывают провода в жесткую систему, где каждая «струна» опирается на соседнюю, создавая эффект демпфера — энергия колебаний перераспределяется и рассеивается.
Зимой добавляется снежно-гололедный фактор: на проводах намерзает лед, меняя их аэродинамический профиль. Из-за неравномерного обледенения возникает крутящий момент, который закручивает пучок проводов вокруг своей оси. Распорки препятствуют этому скручиванию, сохраняя геометрию пучка и предотвращая резонансные раскачивания, которые приводят к обрывам на опорах. Без них линия становится похожей на качели, которые рано или поздно разваливаются.
Технология монтажа и типы конструкций: от простых рам до гасителей
Современные распорки — это не просто алюминиевые трубки с зажимами. Инженерная мысль породила несколько поколений устройств. Сегодня на линиях сверхвысокого напряжения (500 кВ и выше) применяются распорки с встроенными гасителями вибрации — внутри полого корпуса находятся тяжелые грузы на пружинах, которые настраиваются на частоту нежелательных колебаний. Это позволяет убить двух зайцев: и дистанцию сохранить, и ветровую энергию погасить.
Выбор шага установки — это математический расчет, а не «глазомер». Слишком редкая установка приводит к опасным провисаниям, слишком частая — к перетяжелению провода и излишним нагрузкам на опоры. Как правило, распорки ставятся через каждые 60–80 метров, но для участков с сильными ветрами или большими перепадами температур интервал сокращается. Важно понимать, что распорка — не пассивный «прищепок», а активный элемент электромеханической системы, влияющий на токораспределение между проводами.
Экономическая целесообразность: что теряет энергетик без распорок
Давайте посчитаем убытки. Когда провода фазы схлестываются, происходит аварийное отключение линии. Стоимость простоя магистральной ЛЭП — миллионы рублей в час в виде недопоставленной электроэнергии и штрафов. Но есть и «тихие» потери: без распорок увеличивается активное сопротивление пучка, так как при сближении проводов возникает эффект вытеснения тока (скин-эффект). Это приводит к перегреву алюминия, ускоренной коррозии и, как следствие, дополнительным потерям на нагрев в 3–5%.
Есть еще один нюанс — ремонтопригодность. Если распорка отсутствует или повреждена, нагрузка на соседние незакрепленные участки возрастает многократно. Это как порванная гитарная струна, которая рвет соседние от перегрузки. Плановые замены комплекта распорок обходятся в разы дешевле, чем ликвидация последствий обрыва провода посреди леса с привлечением вертолетов и бригад промышленного альпинизма.
«Линия электропередачи без распорок — это оркестр без дирижера. Каждый проводник играет свою партию, но вместо мелодии получается какофония коротких замыканий и обрывов. Только жесткая связка превращает группу одиночек в симфонию надежной передачи энергии» — Алексей П. Ковалев, главный инженер проектного института «Энергосетьпроект».
Практический чек-лист при осмотре ЛЭП
Для персонала, обслуживающего линии, состояние распорок — индикатор здоровья всей линии. При визуальном осмотре в бинокль следует обращать внимание не только на целостность корпуса, но и на положение проводов относительно друг друга. Если геометрия пучка нарушена, провод может «закусываться» в зажиме, создавая точку перегрева.
- Проверка люфта в узлах крепления: допустимое смещение не более 2 мм, иначе вибрация расшатает соединение.
- Контроль следов коронного разряда: почернения или точечные следы на изоляторах рядом с распоркой указывают на нарушение расстояния.
- Оценка натяжения: распорки не должны провисать вместе с проводами — они должны держать их на одной прямой, а не следовать за ними.
Качественный монтаж распорок требует использования динамометрических ключей с точной калибровкой усилия затяжки. Перетянутый болт деформирует алюминий и создает концентрацию напряжения, где со временем появится трещина. Недотянутый — позволит проводу прокручиваться, истирая изоляцию. Поэтому это работа только для аттестованных бригад, имеющих допуск к работам на высоте и под напряжением.
Альтернативы и будущее: есть ли замена классической распорке
Инженеры активно ищут способы отказаться от дискретных распорок в пользу новых решений. Некоторые зарубежные фирмы тестируют провода с самонесущими сердечниками из композитных материалов, которые снижают вибрацию самой структурой металла. Другие экспериментируют с полимерными покрытиями, меняющими аэродинамику провода до состояния, при котором вихри просто не образуются.
Однако ни одно из этих решений пока не обеспечивает главного — динамической стабилизации расстояния при коротком замыкании. Когда ток КЗ достигает десятков килоампер, электродинамическая сила сближает провода с силой, которой не может противостоять ни один полимер. Поэтому классическая жесткая распорка останется в арсенале энергетиков еще на десятилетия, просто станет умнее — с датчиками натяжения и телеметрией для удаленного мониторинга состояния линии.
Сравнительная характеристика режимов работы ЛЭП с распорками и без них
| Параметр сравнения | Без распорок (одиночные провода) | С дистанционными распорками |
|---|---|---|
| Поведение при ветровой нагрузке | Возникают вихри Кармана, вызывающие вибрацию с частотой, резонирующей с собственной частотой линии. Гашение энергии происходит только за счет внутреннего трения в металле, что недостаточно. | Провода связываются в жесткую систему, создается эффект демпфера — энергия колебаний перераспределяется и рассеивается между соседними проводниками. |
| Устойчивость при коротком замыкании (КЗ) | Электродинамические силы беспрепятственно сближают провода, происходит схлестывание, возникает электрическая дуга, перекрывающая воздушный промежуток — линия выходит из строя. | Распорки ограничивают сближение проводов, сохраняют дистанцию, предотвращают схлестывание и дуговые перекрытия даже при токах КЗ в десятки килоампер. |
| Поведение при гололеде | Неравномерное обледенение создает крутящий момент, закручивающий пучок проводов вокруг оси, возникают резонансные раскачивания, приводящие к обрывам на опорах. | Распорки препятствуют скручиванию пучка, сохраняют геометрию, предотвращают резонансные раскачивания и обрывы. |
| Потери электроэнергии | При сближении проводов усиливается скин-эффект (вытеснение тока), увеличивается активное сопротивление, перегрев алюминия и дополнительные потери на нагрев в 3–5%. | Распорки поддерживают оптимальное расстояние между проводами, минимизируя скин-эффект и снижая дополнительные потери электроэнергии. |
| Срок службы проводов | Постоянная вибрация и перегрев ускоряют коррозию металла, появляются трещины и усталостные разрушения. | Гашение вибраций и нормализация теплового режима замедляют коррозионные процессы, продлевая срок службы проводников. |
| Экономические последствия | Аварийные отключения, простои ЛЭП (миллионы рублей в час), затраты на ликвидацию последствий обрывов с привлечением вертолетов и промышленных альпинистов. | Плановые замены комплекта распорок обходятся в разы дешевле, чем аварийно-восстановительные работы; линия работает стабильно. |
| Нагрузка на соседние участки | При повреждении или отсутствии распорки нагрузка на соседние незакрепленные участки возрастает многократно (эффект «порванной гитарной струны»). | Жесткая связка равномерно распределяет нагрузки на все провода пучка, предотвращая перегрузку отдельных участков. |
| Устойчивость к «пляске проводов» | Низкочастотные колебания («пляска проводов») превращают линию в хаотично дергающийся канат, способный разрушить опоры. | Распорки связывают провода в монолитную конструкцию, погашая низкочастотные колебания и сохраняя стабильность линии. |
Расчетные параметры монтажа распорок
| Параметр | Стандартное значение | Примечания |
|---|---|---|
| Шаг установки распорок | 60–80 метров | Для участков с сильными ветрами или большими перепадами температур интервал сокращается. |
| Допустимый люфт в узлах крепления | Не более 2 мм | Иначе вибрация расшатает соединение, что приведет к аварии. |
| Усилие затяжки болтов | Точная калибровка динамометрическим ключом | Перетянутый болт деформирует алюминий (концентрация напряжения → трещина), недотянутый — позволяет проводу прокручиваться и истирать изоляцию. |
| Напряжение линий, где применяются распорки с гасителями вибрации | 500 кВ и выше | Внутри полого корпуса — тяжелые грузы на пружинах, настроенные на частоту нежелательных колебаний. |
Частые вопросы о назначении распорок между проводами одной фазы
Для чего именно нужны распорки между проводами одной фазы на ЛЭП?
Распорки выполняют две ключевые функции: во-первых, они удерживают провода расщепленной фазы на фиксированном расстоянии друг от друга, предотвращая их схлестывание при коротком замыкании (когда электродинамические силы сближают проводники), а во-вторых, связывают провода в жесткую систему, которая гасит ветровые вибрации и «пляску» проводов, превращая группу независимых проводников в единую монолитную конструкцию.
Что произойдет с линией электропередачи, если распорки отсутствуют или повреждены?
Без распорок возникает сразу несколько опасных последствий: провода одной фазы могут схлестнуться при коротком замыкании, создав электрическую дугу и грандиозную аварию; из-за ветровых вихрей Кармана начинаются резонансные колебания (вибрация), разрушающие металл; зимой из-за неравномерного обледенения пучок проводов скручивается, что приводит к обрывам на опорах. Также увеличивается активное сопротивление пучка (скин-эффект), вызывающее перегрев и потери электроэнергии на 3–5%.
Как часто устанавливаются распорки и от чего зависит шаг их монтажа?
Шаг установки распорок — это инженерный расчет, а не произвольное решение. Обычно распорки монтируются через каждые 60–80 метров, однако на участках с сильными ветрами, большими перепадами температур или повышенной гололедной нагрузкой интервал сокращается. Слишком редкая установка приводит к опасным провисаниям, а слишком частая — к перетяжелению провода и излишним нагрузкам на опоры.
Какие типы распорок существуют и чем они отличаются?
Различают несколько поколений устройств: от простых алюминиевых трубок с зажимами до современных распорок со встроенными гасителями вибрации (для линий сверхвысокого напряжения 500 кВ и выше). Внутри полого корпуса таких распорок находятся тяжелые грузы на пружинах, настроенные на частоту нежелательных колебаний. Это позволяет одновременно сохранять дистанцию между проводами и активно гасить ветровую энергию. Также существуют перспективные разработки с датчиками натяжения и телеметрией для удаленного мониторинга.
На что обращать внимание при осмотре распорок на линии?
При осмотре необходимо проверять три ключевых параметра: люфт в узлах крепления (допустимое смещение не более 2 мм, иначе вибрация расшатает соединение), следы коронного разряда (почернения или точечные следы на изоляторах рядом с распоркой указывают на нарушение расстояния между проводами), а также правильность натяжения (распорки не должны провисать вместе с проводами — они должны держать их на одной прямой). Монтаж требует использования динамометрических ключей с точной калибровкой усилия затяжки.
