Физика разрушения: почему дуга съедает контакты
Когда автоматический выключатель размыкает цепь под нагрузкой, между контактами возникает электрическая дуга. Это не просто искра — это плазменный шлейф с температурой до нескольких тысяч градусов Цельсия. Материал контактной поверхности в зоне дуги испаряется и разбрызгивается, образуя кратеры и наросты. Каждое отключение — это микроскопическая, но необратимая потеря металла с рабочей плоскости.
Чем дольше горит дуга, тем интенсивнее эрозия. Поэтому конструкция дугогасительной камеры и скорость расхождения контактов критически влияют на ресурс аппарата. Если камера забита продуктами износа или контакты расходятся медленно, износ ускоряется в разы. Фактически, вы наблюдаете не постепенное «стирание», а локальную высокотемпературную деструкцию металлокерамики.
Материаловедение под напряжением: состав и микроструктура
Современные контакты — это не медь в чистом виде, а композиционная металлокерамика на основе серебра с добавками оксида кадмия, олова или вольфрама. Эти присадки повышают дугостойкость, но у каждого материала есть свой порог выживания. При систематических перегрузках или коротких замыканиях происходит перегрев всего контактного узла, что ведет к «выпотеванию» легкоплавких компонентов и обеднению поверхности рабочим элементом.
На молекулярном уровне запускается процесс диффузии: атомы серебра мигрируют вглубь, а на поверхности образуется тугоплавкая оксидная пленка. Этот слой имеет высокое электрическое сопротивление. В результате зона касания становится меньше, плотность тока растет, что провоцирует еще больший нагрев. Замкнутый круг тепловой деградации — именно так выглядит классическое выгорание контактов без видимых коротких замыканий.
Механика и динамика: вибрации, подгорание и дребезг
В момент включения возникает эффект дребезга — серия микроразмыканий и повторных замыканий контактов. Каждое такое соударение сопровождается мини-дугой. Если пружинный механизм расцепителя ослаб или регулировка нарушена, контакты «танцуют» и выгорают стремительно. Не менее опасна вибрация от работающего оборудования, которая заставляет контактное соединение «дышать», то есть периодически терять механическую целостность.
Нагар и копоть, которые вы видите на контактах, — это не всегда следствие работы в аварийном режиме. Часто это результат неплотного прилегания поверхностей. Через малую площадь соприкосновения протекает большой ток, отчего возникают локальные перегревы и микродуги. Контакт начинает искрить при каждом включении, оставляя характерные черные точки. Именно поэтому так важно контролировать усилие нажатия прижимных пружин.
Настоящее мастерство электрика — услышать в гулком щелчке автомата не только факт отключения, но и историю энергетических потерь, которые уже начали разрушать его сердце.
Эксплуатационные перегрузки и электрический износ
Систематическая работа вблизи номинального тока — прямой путь к сокращению срока службы. Когда автоматический выключатель длительно работает на пределе теплового расцепителя, контакты подвергаются постоянному нагреву. Заметьте, речь не об аварийных пиках, а о регулярной высокой температуре. Это вызывает ускоренное окисление серебра и потерю упругости контактных пружин, что приводит к росту переходного сопротивления.
Индуктивные нагрузки (двигатели, пускатели, дроссели) создают перенапряжения при коммутации, которые выжигают микровыемки на катоде и аноде. А вот чисто активные нагрузки (ТЭНы, лампы накаливания) более щадящи. Если ваш автомат коммутирует станки или трансформаторы, будьте готовы, что он потребует замены раньше паспортного ресурса. Токовые перегрузки и частые циклы «вкл-выкл» — главные антагонисты долговечности.
Внешние условия и качество монтажа
Влажность, агрессивные пары, высокая запыленность воздуха — все это агрессивно влияет на контактную группу. Пыль, смешиваясь с влагой, образует проводящий слой, который способствует образованию межконтактных мостиков и ускоряет электрохимическую коррозию. В стандартной квартире это редкость, но в промышленных цехах или кухонных зонах с паром — частое явление.
Некачественный монтаж — отдельная причина. Если винтовые зажимы затянуты с недостаточным усилием или провода не обжаты гильзами, возникает дополнительный нагрев в точке присоединения. Этот нагрев передается на корпус и контактную группу, усиливая ее тепловой износ. Лучшие практики монтажа включают динамический контроль крутящего момента при затяжке и использование специализированного инструмента для зачистки изоляции без подрезов жилы.
- Регулярная тепловизионная диагностика распределительного щита для выявления локальных перегревов.
- Ревизия автоматов после каждых 10-15 срабатываний в аварийном режиме.
- Использование автоматов с классом ограничения энергии не ниже 3 для снижения дуговой эрозии.
- Проверка момента затяжки на клеммах каждые два года плановой профилактики.
Практические маркеры предельного состояния и выводы

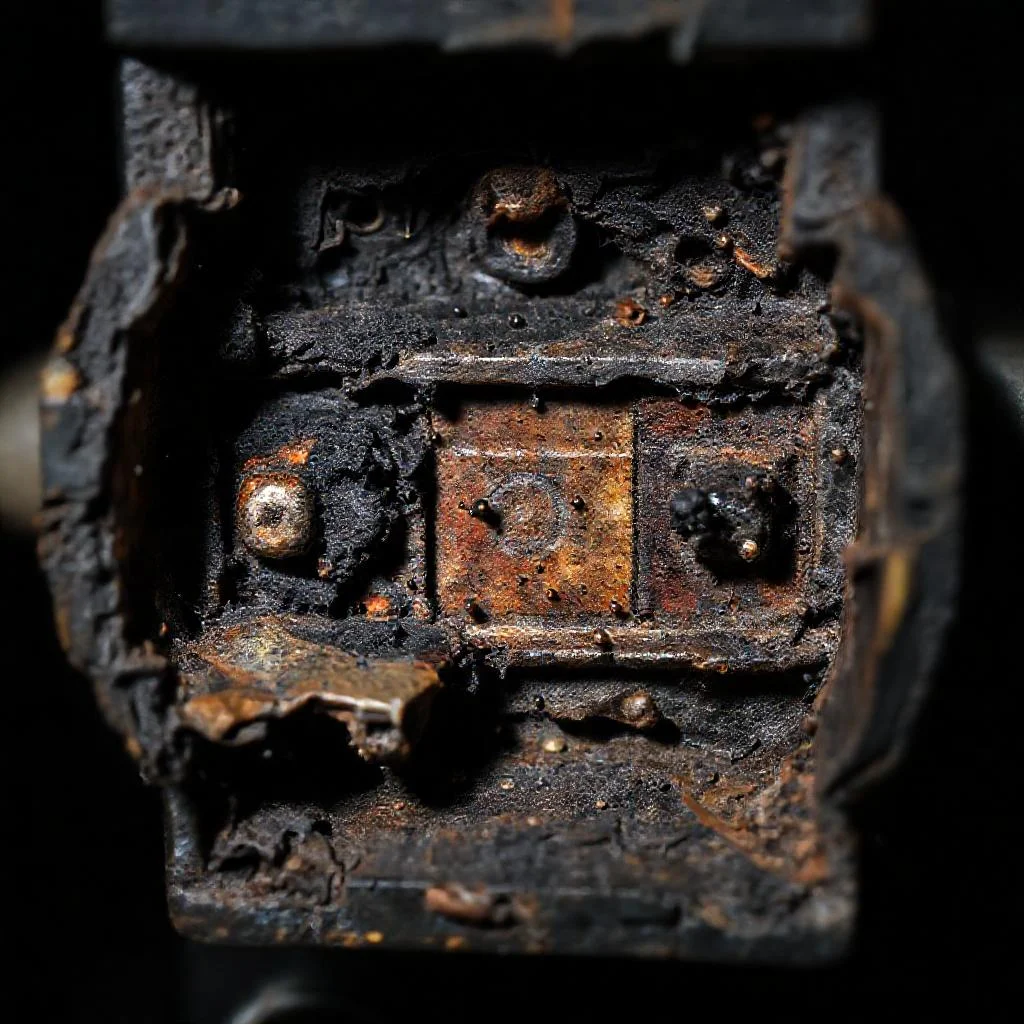

Когда вы видите подгоревшие контакты внешне, внутренний ресурс уже исчерпан полностью. Характерные признаки — оплавленный корпус вокруг неподвижного контакта, специфический запах гари при осмотре, а также изменение цвета серебряной накладки с матово-белого на черный. Важно помнить: зачистка наждачной бумагой лишь маскирует проблему, нарушая целостность металлокерамики и ускоряя дальнейшее разрушение.
Если автоматический выключатель начал греться корпусом в номинальном режиме или срабатывает с задержкой, не пытайтесь его «оживить». Ресурс контактной группы не восстанавливается подручными средствами. Единственное верное решение — замена модуля на новый с идентичными характеристиками от проверенного производителя. Инвестиция в новый автомат всегда дешевле, чем риск пожара или выхода из строя дорогостоящей техники из-за пропавшей фазы.
Причины выгорания контактов автоматического выключателя — сводный анализ
| Причина | Механизм разрушения | Ключевые факторы | Признаки | Последствия |
|---|---|---|---|---|
| Электрическая дуга при размыкании | Плазменный шлейф температурой до нескольких тысяч °C испаряет и разбрызгивает материал контактов, образуя кратеры и наросты | Длительность горения дуги; скорость расхождения контактов; состояние дугогасительной камеры | Кратеры, наросты, локальная деструкция металлокерамики | Необратимая потеря металла с рабочей плоскости при каждом отключении |
| Перегрев и тепловая деградация | «Выпотевание» легкоплавких компонентов, диффузия атомов серебра вглубь, образование тугоплавкой оксидной пленки с высоким сопротивлением | Систематические перегрузки; короткие замыкания; длительная работа вблизи номинального тока | Уменьшение зоны касания, рост плотности тока, черный цвет накладки | Замкнутый круг тепловой деградации: нагрев → окисление → рост сопротивления → еще больший нагрев |
| Дребезг и вибрация контактов | Серия микроразмыканий и повторных замыканий при включении, каждое сопровождается мини-дугой | Ослабление пружинного механизма; нарушение регулировки; вибрация от работающего оборудования | Искрение при каждом включении, черные точки на поверхности | Стремительное выгорание контактной группы |
| Неплотное прилегание поверхностей | Малая площадь соприкосновения → высокая плотность тока → локальные перегревы и микродуги | Ослабление прижимных пружин; нагар и копоть; деформация контактов | Нагар, копоть, характерные черные точки | Искрение при каждом включении, ускоренный износ |
| Эксплуатационные перегрузки | Постоянный нагрев при длительной работе на пределе → ускоренное окисление серебра, потеря упругости пружин | Систематическая работа вблизи номинального тока; индуктивные нагрузки (двигатели, трансформаторы); частые циклы вкл/выкл | Рост переходного сопротивления, микровыемки на катоде и аноде | Сокращение срока службы, преждевременная замена |
| Внешние условия (влага, пыль, агрессивные среды) | Пыль с влагой образует проводящий слой → межконтактные мостики, электрохимическая коррозия | Промышленные цеха; кухонные зоны с паром; запыленность воздуха | Проводящие мостики, коррозия контактной группы | Ускоренная деградация, риск коротких замыканий |
| Некачественный монтаж | Недостаточное усилие затяжки винтовых зажимов или необжатые провода → дополнительный нагрев в точке присоединения | Слабая затяжка клемм; отсутствие гильз для обжима; повреждение жил при зачистке | Нагрев корпуса в зоне клемм, потемнение изоляции | Передача нагрева на контактную группу, усиление теплового износа |
Частые вопросы о причинах выгорания контактов
Почему контакты выгорают, если автомат не срабатывал от короткого замыкания?
Основная причина — систематические перегрузки и работа вблизи номинального тока. Это вызывает постоянный нагрев, окисление серебра и потерю упругости пружин, что увеличивает переходное сопротивление и провоцирует локальные микродуги.
Влияет ли тип нагрузки на скорость износа контактов?
Да, критично. Индуктивные нагрузки (двигатели, трансформаторы, дроссели) создают перенапряжения при коммутации, которые выжигают микроуглубления на контактной поверхности. Активные нагрузки (ТЭНы, лампы) значительно более щадящи для контактной группы.
Можно ли восстановить подгоревшие контакты зачисткой?
Нет. Зачистка наждачной бумагой нарушает целостность металлокерамического слоя, маскируя проблему и ускоряя дальнейшее разрушение. Если контакты подгорели внешне — внутренний ресурс уже исчерпан, требуется замена автомата.
Как внешние условия и качество монтажа влияют на выгорание?
Влажность, запыленность и агрессивные пары образуют проводящий слой, ускоряющий коррозию. Слабая затяжка клемм или необжатые провода создают дополнительный нагрев, передающийся на контактную группу и усиливающий её тепловой износ.
Почему искрение возникает при каждом включении исправного автомата?
Это результат дребезга — серии микроразмыканий при включении, каждая из которых сопровождается мини-дугой. Если пружины ослабли или нарушена регулировка механизма, контакты «танцуют», неплотно прилегают, что вызывает искрение и черный нагар.
