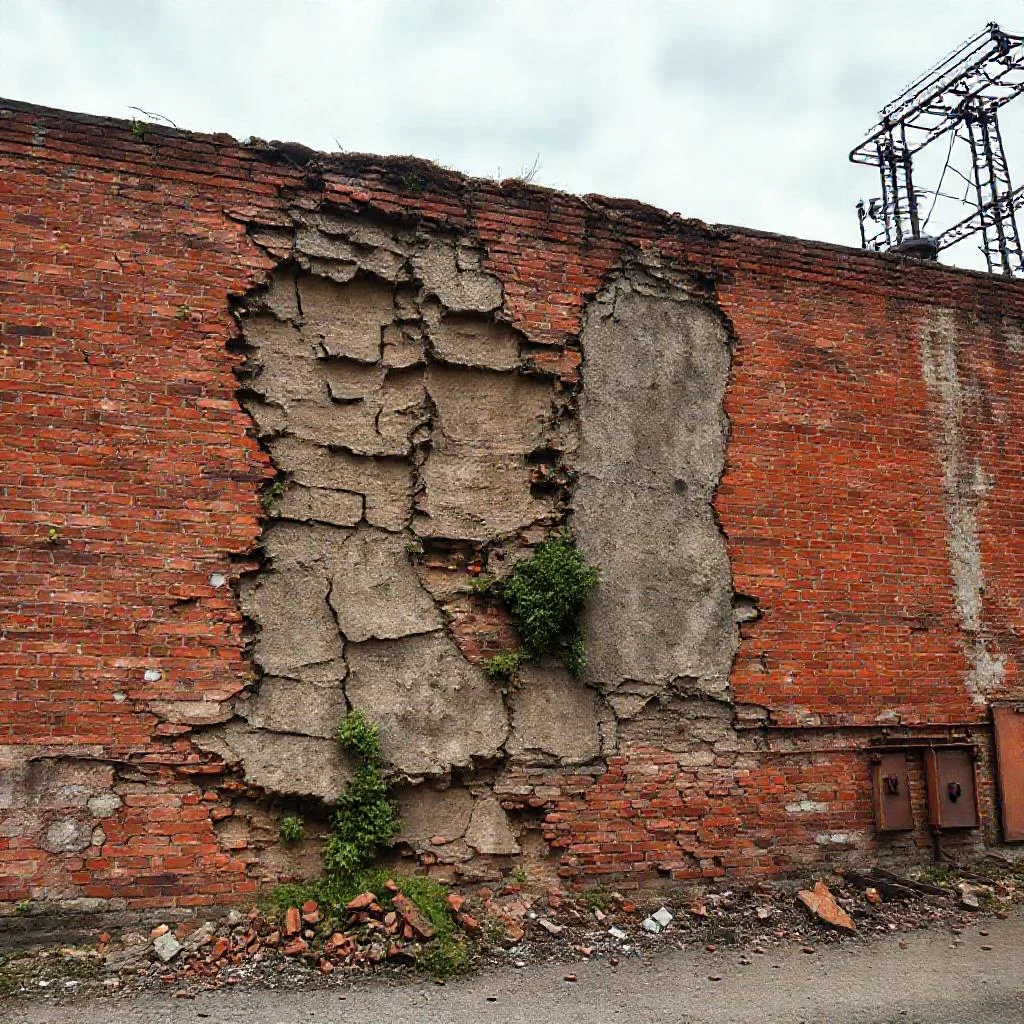

Агрессивная среда как спусковой крючок деструкции
Подстанция — это не просто железобетонная коробка, а сложный электротехнический организм. Кирпичные стены здесь работают в условиях, которые можно назвать экстремальными для стройматериалов. Высокое напряжение создает электромагнитные поля, а маслонаполненное оборудование при малейшей негерметичности выделяет агрессивные пары. Но главный враг — это конденсат и влага, которые активизируют химические реакции внутри цементного камня.
Когда в атмосфере объекта присутствуют оксиды серы и азота (продукты горения и техногенные выбросы), они вступают в реакцию с известью в растворе. Образуются растворимые соли, которые кристаллизуются внутри пор и с течением времени буквально разрывают кладку изнутри. Этот процесс усиливается зимой, когда замерзающая в микротрещинах вода становится мощным разрушающим фактором. Достаточно нескольких циклов заморозки-оттайки, чтобы защитный слой кирпича начал шелушиться, а морозное выветривание нарушило структуру материала на глубину до 30 мм.
- Постоянное вибрационное воздействие работающих трансформаторов и выключателей, которое ускоряет усталостные деформации в перевязке швов.
- Гальваническая коррозия на границе контакта кирпича с закладными металлическими элементами при отсутствии гидроизоляции.
- Протечки кровли в местах примыкания вводов высокого напряжения, ведущие к локальному переувлажнению несущих стен.
Ошибки проектирования и «эффект домино»
Часто первопричина кроется не в эксплуатации, а в чертежах. Типовая ошибка — игнорирование температурно-усадочных швов на длинных фасадах здания подстанции. Кирпич и раствор имеют разные коэффициенты теплового расширения, и при перепадах температур (от +40°C летом до -30°C зимой) в теле стены возникают внутренние напряжения, которые ищут выход.
Не менее пагубно отсутствие вентиляционных продухов. Подстанция герметизируется для защиты от пыли, но вместе с этим нарушается естественная циркуляция воздуха. Влага, испаряемая грунтовыми водами через капилляры фундамента, не находит выхода и конденсируется на внутренней поверхности стен. Итог — постоянная влажность, которая запускает процесс деструкции кирпича, превращая его в труху, и приводит к отслоению штукатурного слоя вместе с облицовкой.
Влияние блуждающих токов и электрокоррозии
Специфика подстанции — наличие мощных электрических полей. Даже при грамотном заземлении в земле возникают блуждающие токи, которые находят путь наименьшего сопротивления через армирующие пояса и металлические связи в кладке. Это провоцирует интенсивную электрохимическую коррозию стальных элементов, объем продуктов которой в 2-3 раза превышает объем исходного металла.
Расширяясь, ржавеющая арматура и перемычки создают распирающее давление, что приводит к появлению вертикальных и косых трещин в кирпичных простенках. Особенно это заметно в местах установки разъединителей, где динамические нагрузки от коммутационных операций передаются на несущие конструкции. Именно здесь разрушение кирпичной кладки происходит с максимальной скоростью, если не были предприняты меры по электрохимической защите.
Просадка фундамента и потеря геометрии
Нельзя рассматривать стену в отрыве от основания. Просадка фундамента, вызванная пучением грунта или изменением уровня грунтовых вод из-за утечек масла, приводит к неравномерной деформации всей коробки здания. Кирпичная кладка, обладающая высокой жесткостью на сжатие, плохо работает на растяжение и сдвиг. Малейшая просадка одного угла вызывает перераспределение напряжений и классические креновые трещины.
Ключевой момент — времени на ремонт здесь нет. Если трещина пошла по фасаду, то прочность стены уже потеряна на 15-20%. Примечательно, что даже микроподвижки в 5-7 мм достаточно для разрушения межкомнатных перегородок и образования щелей в местах стыковки с силовыми трансформаторами, что прямо угрожает безопасности персонала.
Законы физики неумолимы: кирпич, плохо сопротивляющийся изгибу, при неравномерной нагрузке ведет себя как хрупкое стекло, а не как камень. Наблюдать за медленным разрушением подстанции — значит, сознательно идти на риск технологической катастрофы.
Проектные и строительные «закладки» проблемы
Дефекты, заложенные еще на этапе возведения, диагностируются слишком поздно. Речь идет о некачественной перевязке швов или использовании кладочного раствора с превышением допустимой доли песка. Вместо требуемой марки М-150 рабочие часто применяют раствор М-50, который не способен выдерживать эксплуатационные нагрузки, особенно в условиях вибрации от электрооборудования. Прочность сцепления падает в разы.
Армирование кирпичной кладки — стандарт для промышленных зданий, но на подстанциях его часто игнорируют в целях экономии. Отсутствие сетки через каждые 3-4 ряда ведет к тому, что стена работает как монолитная плита без гибкости. Такая конструкция не компенсирует даже минимальные деформации от усадки фундамента и температурных колебаний, что гарантированно приводит к локальным отколам и разрушению верхних рядов кладки под мауэрлатом кровли.
Технология восстановления и превентивные меры
Прежде чем говорить о ремонте, стоит осознать: точечное замазывание трещин не решает проблему. Когда уже началось разрушение кирпичной кладки, требуется комплексный подход. На первом этапе необходимо восстановить гидро- и пароизоляцию цоколя, а также отвести грунтовые воды от подушки фундамента. Только после стабилизации оснований можно приступать к инъектированию трещин эпоксидными смолами и перекладке поврежденных участков с усилением стальными обоймами.
Профилактика — главное оружие. Контроль влажности внутри помещений, регулярное обследование фасада на предмет выцветов и микротрещин, а также организация вентиляции и тепловой завесы в зимний период. Именно эти меры в паре с мониторингом осадки здания позволяют отсрочить капитальный ремонт на десятилетия, сохранив несущую способность стен и надежность электроснабжения потребителей.
Анализ ключевых факторов деструкции кирпичной кладки подстанции
| Фактор разрушения | Механизм воздействия | Условия активации | Последствия для кладки | Скорость деградации |
|---|---|---|---|---|
| Химическая агрессия (оксиды серы, азота) | Реакция с известью раствора → образование растворимых солей → кристаллизация в порах | Наличие техногенных выбросов, паров масла, конденсата | Разрыв кладки изнутри, шелушение защитного слоя, морозное выветривание на глубину до 30 мм | Ускоренная (усиливается зимой) |
| Циклы заморозки-оттайки | Замерзание воды в микротрещинах → расширение → разрушение структуры | Влага + перепады температур | Шелушение кирпича, потеря прочности поверхностного слоя | Высокая (несколько циклов достаточно) |
| Вибрационное воздействие | Усталостные деформации в перевязке швов | Работа трансформаторов, выключателей | Ослабление связей между кирпичами, микротрещины в швах | Постепенная, накопительная |
| Гальваническая коррозия | Контакт кирпича с металлическими закладными → электрохимическая реакция | Отсутствие гидроизоляции на границе контакта | Локальное разрушение кладки вокруг металла | Средняя |
| Протечки кровли | Локальное переувлажнение несущих стен | Нарушение примыканий вводов высокого напряжения | Постоянная влажность, деструкция кирпича | Высокая в зоне протечки |
| Температурно-усадочные деформации | Разные коэффициенты теплового расширения кирпича и раствора → внутренние напряжения | Перепады от +40°C до -30°C, отсутствие температурных швов на длинных фасадах | Трещины, потеря целостности стены | Высокая при отсутствии швов |
| Отсутствие вентиляции | Нарушение циркуляции воздуха → конденсация влаги на внутренней поверхности | Герметизация помещений, капиллярный подсос грунтовых вод | Постоянная влажность, превращение кирпича в труху, отслоение штукатурки с облицовкой | Умеренная, но неуклонная |
| Электрокоррозия (блуждающие токи) | Токи находят путь через арматуру и металлосвязи → электрохимическая коррозия → расширение продуктов ржавления (в 2-3 раза) | Мощные электрические поля, недостаточная электрохимическая защита | Распирающее давление, вертикальные и косые трещины в простенках | Максимальная у разъединителей |
| Просадка фундамента | Неравномерная деформация коробки здания → перераспределение напряжений | Пучение грунта, изменение уровня грунтовых вод, утечки масла | Креновые трещины, потеря прочности на 15-20% уже при появлении трещины | Критическая (микроподвижки 5-7 мм разрушают перегородки) |
| Некачественный раствор (М-50 вместо М-150) | Снижение прочности сцепления, неспособность выдерживать нагрузки и вибрации | Экономия на строительстве, нарушение технологии | Падение прочности кладки в разы, преждевременное разрушение | Высокая |
| Отсутствие армирования | Стена работает как монолитная плита без гибкости, не компенсирует деформации | Игнорирование стандартов армирования (сетка через 3-4 ряда) в целях экономии | Локальные отколы, разрушение верхних рядов кладки под мауэрлатом | Гарантированная при усадке и температурных колебаниях |
Ключевые вопросы о разрушении кирпичной кладки подстанции
Как агрессивная среда подстанции ускоряет разрушение кирпича?
На подстанции кирпич подвергается воздействию влаги, конденсата и техногенных газов (оксиды серы и азота). Они вступают в реакцию с известью в растворе, образуя соли, которые кристаллизуются в порах и разрывают кладку изнутри. Зимой процесс усиливается из-за циклов замерзания и оттаивания воды в микротрещинах, что приводит к шелушению и морозному выветриванию материала.
Почему вибрация и блуждающие токи опасны для стен?
Вибрация от работающих трансформаторов вызывает усталостные деформации в швах кладки. Блуждающие токи, возникающие из-за мощных электрических полей, провоцируют электрохимическую коррозию металлических связей и арматуры. Продукты коррозии расширяются в 2-3 раза, создавая распирающее давление и приводя к появлению трещин в простенках.
Как ошибки проектирования влияют на целостность кладки?
Отсутствие температурно-усадочных швов на длинных фасадах вызывает внутренние напряжения из-за разницы коэффициентов теплового расширения кирпича и раствора. Игнорирование вентиляционных продухов приводит к накоплению влаги, которая конденсируется на стенах и запускает процессы деструкции кирпича и отслоения штукатурки.
Как просадка фундамента разрушает кирпичную стену?
Просадка одного угла здания из-за пучения грунта или изменения уровня грунтовых вод вызывает неравномерную деформацию коробки. Кирпичная кладка плохо работает на растяжение и сдвиг, поэтому даже микроподвижки в 5-7 мм приводят к образованию креновых трещин и потере прочности стены на 15-20%.
Какие строительные дефекты закладывают будущие разрушения?
Некачественная перевязка швов и использование раствора марки М-50 вместо требуемой М-150 резко снижают прочность сцепления. Экономия на армировании кладки (отсутствие сетки через 3-4 ряда) лишает стену гибкости, что ведет к локальным отколам и разрушению верхних рядов под нагрузкой кровли.
