Агрессивная среда: Почему опоры теряют защитный слой

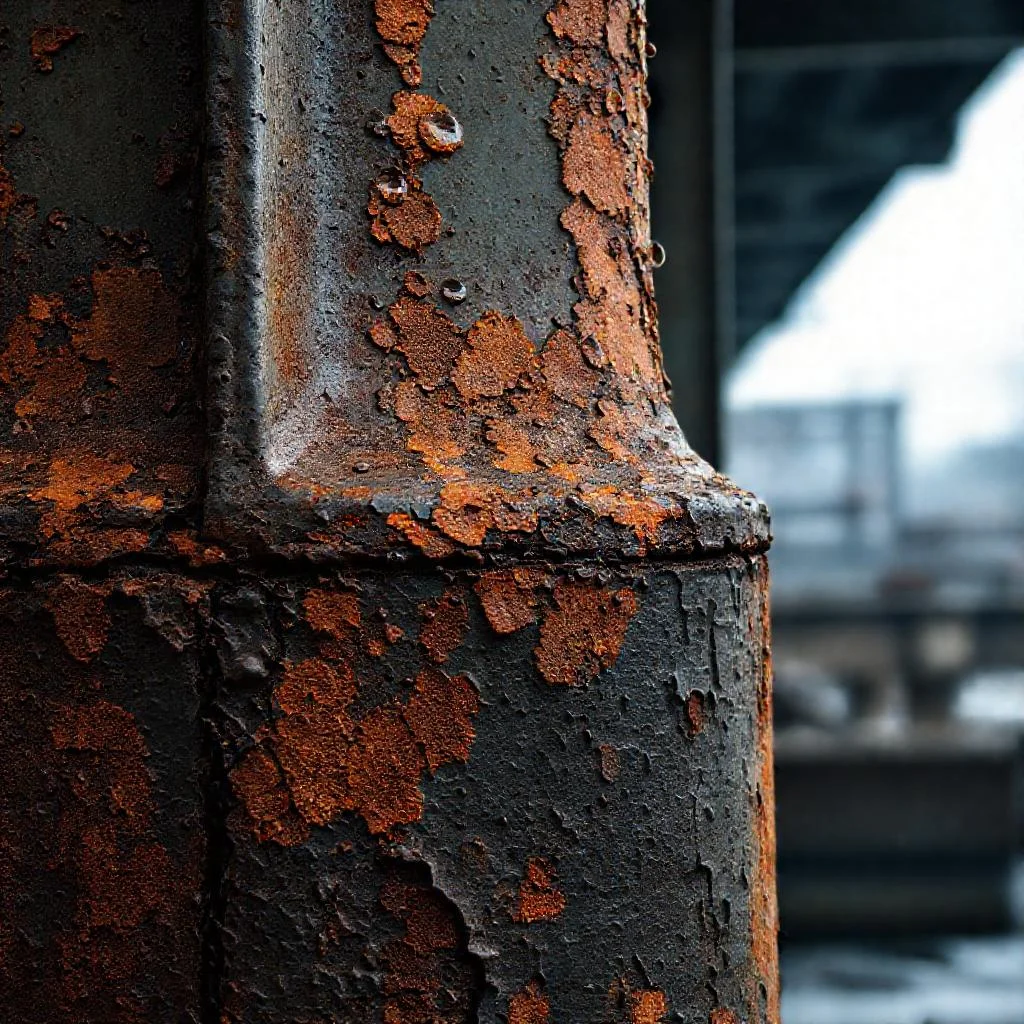

Коррозия металла — это не просто косметический дефект, а медленный процесс разрушения на молекулярном уровне. Когда мы говорим о ржавчине на опорах ЛЭП или уличного освещения, мы имеем дело с электрохимической реакцией, запущенной влагой и кислородом. Но главный катализатор — это агрессивные компоненты окружающей среды, которые разрушают пассивную оксидную пленку стали быстрее, чем она успевает сформироваться.
В городских условиях решающим фактором становятся хлориды — соли, которыми посыпают дороги зимой. Они проникают в микротрещины лакокрасочного покрытия и создают ионную среду, в разы ускоряющую анодное растворение железа. Промышленные выбросы с диоксидом серы также трансформируют влажную пленку на поверхности в серную кислоту, которая активно «выедает» защитный окалинный слой.
Микротрещины и точки напряжения: слабые места конструкции
Даже идеально окрашенная опора не является монолитной защитой. В местах сварных швов, болтовых соединений и зазоров между фланцами металл испытывает механическое напряжение и деформацию. Такие зоны называются концентраторами напряжений — именно здесь защитный слой лопается быстрее всего, открывая дорогу анодной реакции окисления.
Особую опасность представляют щелевые зазоры, где застаивается дождевая вода с растворенным кислородом. Здесь возникает дифференциальная аэрация: участок металла в глубине щели становится анодом по отношению к более аэрируемой поверхности. Разница потенциалов провоцирует локальные питтинги — точечные поражения, которые проедают тело опоры даже при незначительных визуальных повреждениях покрытия.
Электрокоррозия: невидимый враг подземных оснований
Фундамент опорной конструкции нуждается в особом внимании, ведь под землей работает другой вид агрессора — блуждающие токи. Тяговые подстанции железных дорог, электролизные установки и просто неисправная кабельная изоляция создают постоянные токи через грунт. В точках стекания тока с анодных зон металл стремительно растворяется, оставляя глубокие раковины красно-бурого цвета.
Дополнительным ускорителем становится гетерогенность почвы. Различная кислотность, содержание гуминовых кислот и микробиологическая активность (действие сульфатредуцирующих бактерий) превращают подземную часть опоры в маленькую гальваническую батарею. Именно поэтому срок службы подземной юбки опоры почти всегда меньше, чем у надземной части.
Технологические сбои: ошибки оцинковки и покраски
Большинство проблем с коррозией закладывается ещё на заводе. Некачественная подготовка поверхности перед горячим цинкованием оставляет окалину и масляные пятна, которые препятствуют сцеплению слоя. В результате цинковое покрытие ложится неравномерно, образуя поры и непрокрытые участки, которые не способны выполнять протекторную защиту.
Для окрашенных опор роковую роль играет толщина слоя и его сплошность. Недосушенная грунтовка, перерыв между слоями при неблагоприятной погоде и внешние царапины при монтаже создают сквозные поры. Через них влага доходит до подложки, вызывая подслойную коррозию, при которой пузырьки ржавчины отслаивают покрытие изнутри без явных внешних признаков.
Климатический фактор: Мороз, УФ и перепады теплоёмкости
Резкие суточные колебания температуры — это физическое испытание для металла. Металлическая опора расширяется и сжимается, а покрытие, имеющее другой коэффициент теплового расширения, трескается как старая кожа. В регионах с морозными зимами особенно опасны циклы замерзания — оттаивания конденсата в микротрещинах, где лёд действует как клин, расширяя дефекты.
Коррозия — это налог, который инженеры платят за использование железа. Но платить его двойной недопустимо, когда можно предвидеть разрушение на стадии проектирования.
Ультрафиолетовое излучение не ржавеет металл напрямую, но оно «убивает» полимерную связку покрытий. Полиуретановая эмаль становится хрупкой и растрескивается, обнажая грунтовочный слой. Сочетание влажного воздуха с высокой температурой в субтропиках ускоряет реакцию в 2-3 раза по сравнению с умеренным климатом, заставляя пересматривать периодичность обслуживания.
Профилактика: Системный подход к продлению ресурса
Чтобы избежать образования коррозионных очагов, недостаточно один раз нанести краску. Текущие стандарты рекомендуют комплексную схему защиты, включающую пассивный барьер и активный протектор. Ниже — ключевые меры для снижения уровня риска:
- Ингибиторы коррозии в составе грунтовок, которые замедляют скорость анодной реакции даже при повреждении верхнего слоя.
- Силиконовые герметики для фланцевых соединений и болтовых групп, исключающие щелевую аэрацию.
- Протекторная защита в виде цинковых анодов или катодная станция для подземных оснований.
- Резервная толщина стенки для расчётных нагрузок, компенсирующая угар металла за нормативный период.
- Регулярная эндоскопическая диагностика внутренних полостей, где конденсат провоцирует скрытую коррозию.
Регулярность мониторинга не менее важна, чем качество защитных материалов. Использование ультразвуковых толщиномеров для проверки остаточного сечения металла позволяет выявлять опасные утоньшения до того, как появятся сквозные свищи. Внедрение периодических аэросъёмок с тепловизором также помогает находить участки с повышенным увлажнением покрытия, которые находятся на пороге коррозионной активности. Это позволяет экономить до 40% бюджета на капитальные ремонты, сконцентрировав усилия на адресных точках отказа.
Анализ факторов коррозии металлических опор
| Категория причины | Механизм воздействия | Ключевые агрессоры | Зона поражения | Провоцирующие факторы |
|---|---|---|---|---|
| Агрессивная среда | Электрохимическая реакция, разрушение пассивной оксидной пленки | Хлориды (соли), диоксид серы | Надземная часть, поверхности с поврежденным ЛКП | Зимняя посыпка дорог, промышленные выбросы |
| Микротрещины и напряжения | Локальная анодная реакция, дифференциальная аэрация | Кислород, застойная вода | Сварные швы, болтовые соединения, щелевые зазоры | Механическая деформация, концентраторы напряжений |
| Электрокоррозия | Растворение металла в точках стекания тока | Блуждающие токи, гетерогенность почвы | Подземные основания, фундамент | Тяговые подстанции, неисправная изоляция, сульфатредуцирующие бактерии |
| Технологические сбои | Неравномерное покрытие, подслойная коррозия | Влага, кислород | Поверхность опоры, зоны с порами и непрокрытыми участками | Окалина, масляные пятна, недосушенная грунтовка, внешние царапины |
| Климатический фактор | Физическое разрушение покрытия, ускорение химических реакций | УФ-излучение, вода (лёд), перепады температур | Наружные поверхности, микротрещины | Морозные циклы, высокая влажность, субтропическая жара |
Технологические параметры защиты от коррозии
| Метод защиты | Тип воздействия | Критическая характеристика | Эффект |
|---|---|---|---|
| Ингибиторы коррозии | Пассивный + активный барьер | Способность замедлять анодную реакцию при повреждении слоя | Снижение скорости окисления металла |
| Силиконовые герметики | Пассивный барьер | Исключение щелевой аэрации | Предотвращение локальных питтингов |
| Протекторная защита | Активная электрохимическая | Наличие цинковых анодов или катодной станции | Защита подземных оснований |
| Резервная толщина стенки | Конструктивный запас | Компенсация угара металла за нормативный период | Продление срока службы |
| Диагностика | Мониторинг | Ультразвуковой толщиномер, тепловизор, эндоскоп | Выявление утоньшений до появления свищей |
Ключевые вопросы о причинах коррозии опор
Какие агрессивные вещества в окружающей среде ускоряют появление ржавчины на опорах?
В городской среде основными катализаторами коррозии выступают хлориды (соли, используемые для посыпки дорог зимой), которые проникают в микротрещины покрытия и создают ионную среду, ускоряющую растворение железа. Также опасны промышленные выбросы с диоксидом серы — они превращают влажную пленку на поверхности металла в серную кислоту, активно разрушающую защитный слой.
Почему ржавчина чаще появляется в местах сварных швов и болтовых соединений?
Эти зоны называются концентраторами напряжений: металл испытывает механическую деформацию, из-за чего защитное покрытие лопается быстрее. В щелевых зазорах застаивается вода с кислородом, создавая дифференциальную аэрацию. Участок металла в глубине щели становится анодом, что провоцирует локальные точечные поражения (питтинги), проедающие тело опоры даже при визуально неповрежденном покрытии.
Как блуждающие токи и состав почвы влияют на коррозию подземной части опоры?
Тяговые подстанции, электролизные установки и поврежденная кабельная изоляция создают постоянные токи через грунт. В точках стекания тока с анодных зон металл стремительно растворяется. Дополнительным ускорителем выступает гетерогенность почвы: разная кислотность, гуминовые кислоты и сульфатредуцирующие бактерии превращают подземную часть в гальваническую батарею, поэтому её срок службы почти всегда меньше, чем у надземной.
Какие технологические ошибки при производстве приводят к коррозии опор?
Некачественная подготовка поверхности перед горячим цинкованием (оставшаяся окалина, масляные пятна) препятствует сцеплению слоя, вызывая поры и непрокрытые участки. Для окрашенных опор критичны недосушенная грунтовка, перерывы между слоями при плохой погоде и царапины при монтаже — они создают сквозные поры, через которые влага вызывает подслойную коррозию с отслаиванием покрытия изнутри.
Как климатические условия разрушают защитный слой металлических опор?
Резкие суточные перепады температуры заставляют металл расширяться и сжиматься, а покрытие с другим коэффициентом теплового расширения трескается. В морозных регионах циклы замерзания-оттаивания конденсата в микротрещинах действуют как клин, расширяя дефекты. Ультрафиолет «убивает» полимерную связку эмалей, делая их хрупкими, а сочетание влажности с высокой температурой в субтропиках ускоряет реакцию в 2-3 раза.
