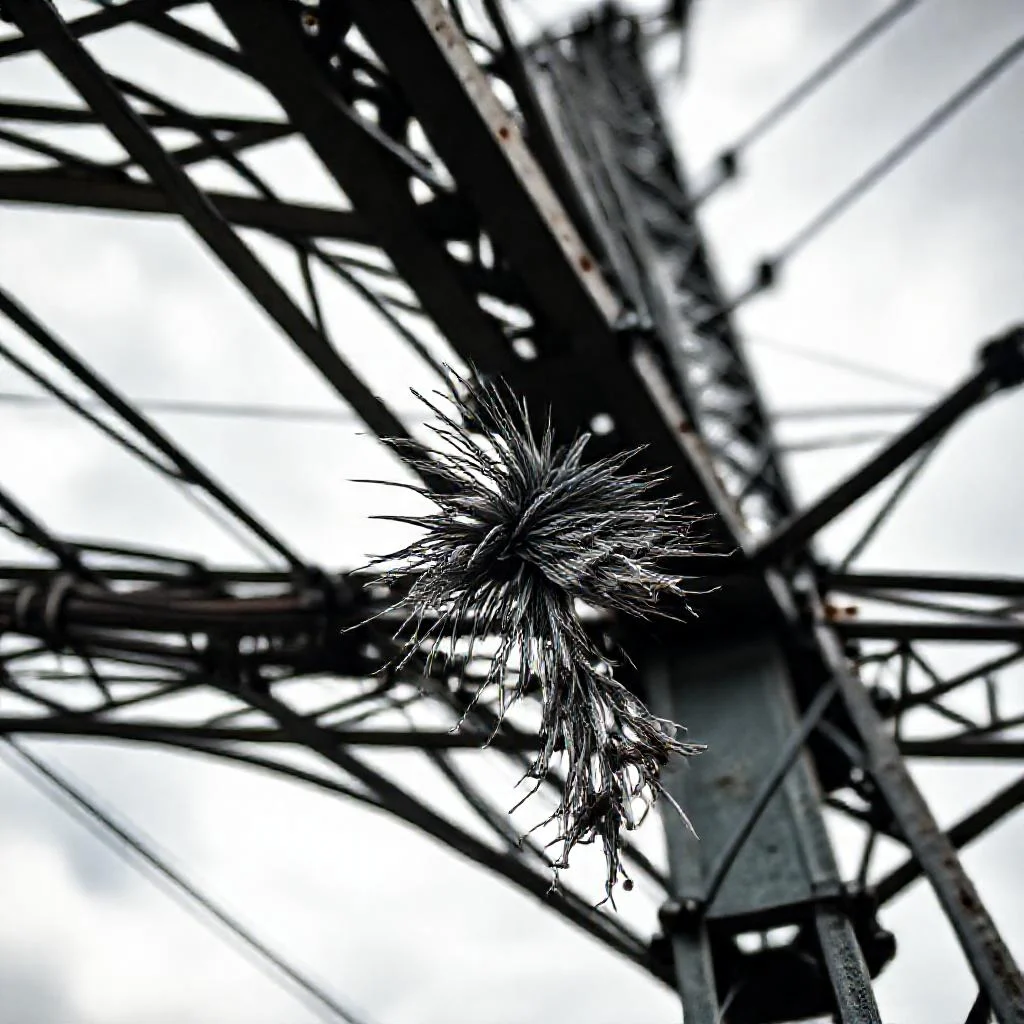

Физика разрушения: почему страдает именно угловая опора
Угловая опора в системе растяжек — это не просто точка крепления, а геометрический узел, где векторы нагрузки меняют свое направление. В отличие от линейных участков, где усилие распределяется равномерно, здесь возникает эффект концентрации напряжения. Представьте, что вы натягиваете канат, перекинутый через угол здания: в точке излома материал испытывает не только продольное растяжение, но и значительный изгибающий момент.
Эта особенность делает угловые опоры уязвимыми даже при штатной эксплуатации. Любая микротрещина, возникшая из-за усталости металла или заводского дефекта, под воздействием переменных нагрузок начинает прогрессировать. Ветровые колебания, суточные перепады температур и вибрации от проходящего транспорта действуют как молоток по наковальне, постепенно раскачивая и ослабляя зону перегиба.
Ошибки монтажа, которые не прощают
Наиболее частая причина преждевременного обрыва кроется не в качестве троса, а в технологии установки. Радиус изгиба, меньший допустимого для данного типа конструкции, вызывает перенапряжение в наружных проволоках. Многие монтажники экономят на специальных коушах или оттяжках, заменяя их простыми уголками, что создает точечное давление вместо распределенного контакта.
Критическую роль играет и правильная затяжка крепежных элементов. Перетянутые болты деформируют опорную пластину, а недотянутые — позволяют конструкции «гулять» под нагрузкой. В обоих случаях страдает целостность соединения, и со временем на растяжке появляются заломы. Если добавить сюда ошибку в расчете угла натяжения при проектировании, то обрыв становится лишь вопросом времени.
Коррозия и усталость металла: скрытые убийцы
Агрессивная окружающая среда — главный враг любой конструкционной стали. Атмосферная влага, содержащая промышленные выбросы или морскую соль, активно разрушает защитный цинковый слой. Особенно быстро этот процесс протекает именно в зоне угловой опоры, где скапливается конденсат и затруднена естественная вентиляция. Ржавчина не просто уменьшает сечение троса, она создает очаги концентрации напряжений на границе поврежденного и целого металла.
Отдельно стоит упомянуть явление усталости. Циклические нагрузки от ветра вызывают в проволоках микроскопические сдвиги кристаллической решетки. Со временем эти деформации накапливаются, и металл теряет свою эластичность. Характерный признак усталостного разрушения — гладкий, ровный излом без признаков пластической деформации, который внешне выглядит как срез, а не разрыв.
- Неправильный выбор материала — использование троса с недостаточным пределом прочности для данной высоты и ветрового района.
- Пренебрежение компенсаторами — отсутствие талрепов и пружинных демпферов делает систему жесткой и неспособной гасить динамические удары.
- Микротрещины при транспортировке — повреждение прядей при размотке бухты или небрежная укладка на лебедку.
- Химическое воздействие — попадание растворов кислот или щелочей, используемых для мытья фасада, на узлы крепления.
Когда ветер становится стихией разрушения
Практика показывает, что большинство аварий происходит не в штиль, а в моменты резких порывов ветра. Ситуация усугубляется, если на опоре одновременно пересекаются несколько растяжек, создавая сложную интерференционную картину колебаний. Резонанс — явление, при котором амплитуда раскачивания многократно усиливается от совпадения частоты ветра с собственной частотой системы. В такие моменты растяжка испытывает кратковременные перегрузки, далеко превышающие расчетные значения.
Особую опасность представляют смерчевые и шквальные порывы, которые меняют направление за доли секунды. Угловая опора не успевает перестроиться, и трос получает удар, сравнимый с резким рывком. Для металла с накопленными усталостными микротрещинами такой динамический импульс становится спусковым крючком для мгновенного катастрофического разрушения по всей ослабленной зоне.
Настоящая надежность конструкции начинается не с толщины троса, а с точного понимания каждого вектора силы, приходящего на единственную точку опоры. Прочность — это система мышления, а не калибр металла.
Профилактика как единственная стратегия
Понимание причин обрыва — это половина решения. Второй половиной является систематическое техническое обслуживание. Регламентные проверки должны проводиться не реже двух раз в год и обязательно после штормовых предупреждений. Диагностика включает визуальный осмотр на предмет ржавчины, потёртостей и деформаций, а также тактильную проверку натяжения и отсутствия люфтов в крепеже.
Грамотный инженер всегда предусматривает дублирующую систему страховки. Использование двойных растяжек на угловых опорах, установка индикаторов нагрузки или применение современных тросов с синтетическим сердечником, не подверженным коррозии, — эти меры существенно повышают живучесть конструкции. Помните: дешевле провести лишний час на плановом осмотре, чем потом восстанавливать опору и дорогостоящее оборудование, которое она поддерживает.
Причины обрыва растяжки на угловой опоре: сравнительный анализ факторов
| Причина обрыва | Механизм разрушения | Ключевые условия возникновения | Характерные признаки | Степень опасности |
|---|---|---|---|---|
| Концентрация напряжения в зоне изгиба | Возникновение изгибающего момента в точке перегиба троса, продольное растяжение + изгиб | Угловая геометрия крепления, изменение направления векторов нагрузки | Микротрещины, прогрессирующие под нагрузкой | Высокая (действует постоянно) |
| Ошибки монтажа: малый радиус изгиба | Перенапряжение наружных проволок троса | Экономия на коушах, замена на простые уголки | Точечное давление вместо распределенного контакта | Критическая |
| Неправильная затяжка крепежа | Деформация опорной пластины (перетяг) или люфт конструкции (недотяг) | Нарушение технологии монтажа | Заломы на растяжке, «гуляние» узла | Высокая |
| Ошибка в расчете угла натяжения | Неравномерное распределение нагрузки, перегрузка отдельных участков | Проектные просчеты на этапе проектирования | Неправильная геометрия системы | Критическая |
| Коррозия металла | Уменьшение сечения троса, очаги концентрации напряжений на границе поврежденного и целого металла | Атмосферная влага, промышленные выбросы, морская соль, скопление конденсата, плохая вентиляция | Ржавчина, разрушение цинкового слоя | Высокая (прогрессирует со временем) |
| Усталость металла | Накопление микроскопических сдвигов кристаллической решетки, потеря эластичности | Циклические нагрузки от ветра, вибрации, суточные перепады температур | Гладкий ровный излом без пластической деформации (срез, а не разрыв) | Высокая (скрытая) |
| Неправильный выбор материала | Недостаточный предел прочности троса | Несоответствие троса высоте опоры и ветровому району | Разрыв при нагрузках ниже расчетных | Критическая |
| Отсутствие компенсаторов (талрепов, демпферов) | Жесткая система, неспособность гасить динамические удары | Пренебрежение компенсирующими элементами | Резкие рывки, перегрузки | Высокая |
| Микротрещины при транспортировке | Повреждение прядей, локальное ослабление сечения | Небрежная размотка бухты, неправильная укладка на лебедку | Визуальные повреждения прядей | Средняя |
| Химическое воздействие | Разрушение структуры металла агрессивными средами | Попадание растворов кислот или щелочей (например, при мытье фасада) | Пятна, травление, локальная коррозия | Средняя |
| Резонансные колебания | Многократное усиление амплитуды раскачивания при совпадении частот | Резкие порывы ветра, пересечение нескольких растяжек на одной опоре | Кратковременные перегрузки, превышающие расчетные | Критическая |
| Шквальные и смерчевые порывы | Динамический удар, сравнимый с резким рывком; катастрофическое разрушение по ослабленной зоне | Внезапное изменение направления ветра за доли секунды | Мгновенный полный обрыв троса | Критическая |
Частые вопросы о причинах обрыва растяжки на угловой опоре
Почему обрыв чаще происходит именно на угловой опоре, а не на прямых участках?
На угловой опоре возникает эффект концентрации напряжения из-за изменения направления векторов нагрузки. В точке перегиба трос испытывает не только продольное растяжение, но и изгибающий момент, что делает это место наиболее уязвимым даже при штатной эксплуатации.
Какие ошибки монтажа чаще всего приводят к преждевременному обрыву?
Основные ошибки — это слишком малый радиус изгиба (меньше допустимого), замена специальных коушей на простые уголки, а также неправильная затяжка крепежных элементов (перетяжка или недотяжка). Также критична ошибка в расчете угла натяжения при проектировании.
Как коррозия и усталость металла влияют на разрушение растяжки?
Коррозия уменьшает сечение троса и создает очаги концентрации напряжений, особенно в зоне угловой опоры, где скапливается конденсат и затруднена вентиляция. Усталостные явления от циклических ветровых нагрузок вызывают микротрещины в кристаллической решетке металла, что приводит к характерному гладкому излому без пластической деформации.
Какую роль играет ветер в обрыве растяжки на угловой опоре?
Резкие порывы ветра, особенно шквальные и смерчевые, создают кратковременные перегрузки, превышающие расчетные. На угловых опорах при пересечении нескольких растяжек возникает резонанс — усиление амплитуды колебаний от совпадения частоты ветра с собственной частотой системы, что становится спусковым крючком для мгновенного разрушения.
Какие меры профилактики могут предотвратить обрыв растяжки?
Эффективная профилактика включает систематическое техобслуживание не реже двух раз в год и после штормовых предупреждений, визуальный осмотр на предмет ржавчины и деформаций, тактильную проверку натяжения и люфтов. Также рекомендуется использовать двойные растяжки, индикаторы нагрузки и современные тросы с синтетическим сердечником, устойчивым к коррозии.
