Почему внешний осмотр не терпит спешки
Ограничитель напряжения — это не просто «бочонок» на столбе или в щитке. Это первая линия обороны от грозовых импульсов и коммутационных бросков. Когда он принимает на себя удар, его внутренняя структура — варистор или искровой промежуток — деградирует. И эту деградацию часто можно считать по внешним признакам еще до того, как устройство окончательно выйдет из строя. Визуальная диагностика — это первичный и самый быстрый способ оценить состояние защиты, не прикасаясь к токоведущим частям и не имея под рукой мегаомметра.
Однако не всякое изменение цвета — приговор. Некоторые производители допускают легкое потемнение корпуса из-за штатного нагрева при длительной работе. Ключевая задача — отличить рабочую «закалку» от критического термического разрушения. Именно поэтому мы рассмотрим конкретные маркеры: от микротрещин и оплавлений до изменения геометрии корпуса. Запомните главное правило: если сомневаетесь — устройство подлежит замене, а не «наблюдению». Экономия на защите в 500 рублей может обернуться заменой всей домашней электроники.
Термические повреждения: трещины, деформация и запах гари

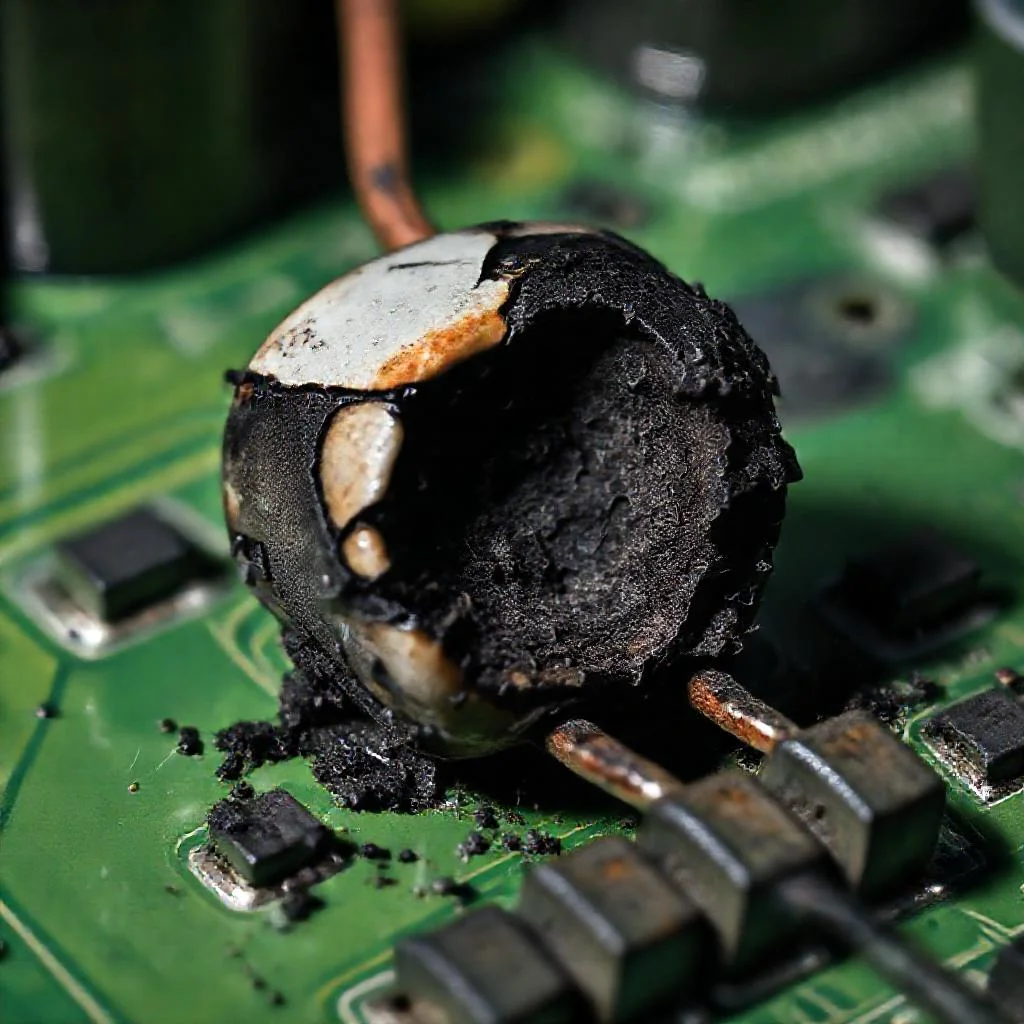

Самый распространенный сценарий гибели ограничителя — тепловой пробой. Когда варистор поглощает энергию, превышающую его паспортную мощность, температура внутри подскакивает до сотен градусов. Это неизбежно приводит к растрескиванию керамического элемента. Обратите внимание на корпус: мелкая «паутина» трещин на поверхности полимерного или фарфорового изолятора — явный признак перегрева. В запущенных случаях вы увидите не просто трещины, а деформацию — корпус начинает «пучиться» или оплывать, теряя заводскую геометрию.
Второй надежный индикатор — запах. Если при осмотре (необязательно близко, достаточно с расстояния вытянутой руки) вы чувствуете резкий химический запах паленой пластмассы или горелой керамики, — это стопроцентный сигнал о внутреннем КЗ. Дополнительно проверьте контактные выводы: потемнение латуни или меди до черноты, а также следы копоти на изоляторе указывают на дуговой процесс. Для наглядности, вот ключевые признаки термической смерти:
- Сквозные и поверхностные трещины корпуса, не исчезающие при остывании.
- Оплавление или вздутие верхней крышки (сработал встроенный терморазмыкатель).
- Потемнение и обугливание клеммных зажимов без механического воздействия.
- Наличие белого или серого налета (сублимация материала варистора).
Цветовые изменения: что говорит желтизна и пятна
Здоровый ограничитель (особенно в прозрачном силиконовом корпусе) имеет ровный, однородный цвет. Если вы видите локальные пятна рыжего, бурого или темно-коричневого оттенка, это говорит о точечном перегреве и частичном пробое шунтирующего элемента. Особенно опасна асимметрия: когда одна сторона корпуса темнее другой, значит, нагрузка распределялась неравномерно, и один из варисторов уже «умер», а второй работает на пределе. Это латентная стадия отказа — устройство пока может пропускать ток, но уже не выполняет защитную функцию.
Желтизна на фарфоровых或полимерных изоляторах, не вызванная солнечным ультрафиолетом, — еще один тревожный маркер. Это результат химической реакции разложения эпоксидной смолы под воздействием высокой температуры. В отличие от легкого кремового оттенка у нового устройства, желтый — это признак того, что внутри происходил длительный нагрев. Такой ограничитель не «переживет» следующий грозовой сезон, даже если визуально не развалился. Помните: матовость и шероховатость поверхности в сочетании с изменением цвета — это уже не эстетика, а физика разрушения.
Механические повреждения и нарушение герметичности
Активный осмотр должен включать проверку целостности креплений и вводов. Если ограничитель напряжения имеет сколы по краям фланца или следы удара, это опасно не столько само по себе, сколько из-за попадания влаги внутрь. Вода — злейший враг варистора: она вызывает коррозию контактов и ионизацию воздуха, что провоцирует поверхностное перекрытие. Обратите внимание на состояние дренажных отверстий (если они предусмотрены конструкцией) — они должны быть свободны от грязи и льда. Нарушенная герметичность видна по конденсату или каплям воды под прозрачным колпаком.
Также оцените состояние фарфорового покрытия: оно не должно иметь «шагреневой» поверхности или мелких раковин. Эти дефекты снижают электрическую прочность изоляции и создают пути для утечки тока. Если ограничитель установлен в распределительном щите, проверьте дистанционные вставки (если есть) и жесткость прилегания к шине. Люфт и болтание корпуса — признак того, что болтовое соединение ослабло, что увеличивает переходное сопротивление и нагрев. В сочетании с вышеуказанными признаками — это уже не ремонтопригодность, а аварийная ситуация.
«Хороший ограничитель не выглядит новым после удара молнии — он выглядит уставшим. Но уставший и умирающий — это разные вещи. Первый чуть темнеет, второй — кричит трещинами и гарью. Научитесь слышать этот крик глазами». — Практическое правило электромонтажников со стажем.
Фактор окружающей среды: масло, пыль и химическая агрессия
Визуальная диагностика невозможна без оценки среды эксплуатации. Жирная маслянистая пленка на корпусе (например, в производственных цехах) не убивает варистор напрямую, но создает липкий слой, на котором оседает токопроводящая пыль. Со временем это формирует грязевой мостик между полюсами, что вызывает микротоки утечки и локальный нагрев. Если вы видите темный обод вокруг верхней части корпуса — это как раз тот случай. Такой нагар снимается, но под ним часто обнаруживается уже потрескавшаяся поверхность.
Химическая агрессия (пары кислот, щелочей, морская соль) проявляется характерной «сеточкой» мелких кратеров на поверхности изолятора. Для ограничителей в металлическом корпусе критична коррозия в месте входа кабеля — растрескивание резинового уплотнителя. Если уплотнитель потерял эластичность и рассыпается, считайте, что внутрь уже попала влага. И последний, но важный нюанс: проверьте указатель срабатывания (если он есть). Выпавший красный флажок или изменение цвета окошка индикатора — это официальный «вердикт» от производителя. Не игнорируйте его в пользу сомнительной экономии.
Алгоритм действий: от осмотра к замене
Вы провели диагностику и нашли хотя бы один из перечисленных признаков? Алгоритм прост: отключите питание, демонтируйте устройство и утилизируйте его. Не пытайтесь «продержаться до конца сезона» — сгоревший ограничитель напряжения не восстанавливается и не подлежит ремонту. В отличие от автоматических выключателей, у которых можно заменить расцепитель, варисторная сборка меняется только целиком. Учтите, что после первого срабатывания защитные свойства падают на 20-30%, а при повторном импульсе обычно происходит полное разрушение корпуса с риском возникновения дуги.
При покупке нового устройства сверьте не только номинал по напряжению (Uc), но и класс разряда тока (Iimp, Imax). Для дома в частном секторе с воздушной линией электропередач лучше брать ограничители класса B+C (или II класс). После установки рекомендуется в течение первого месяца провести контрольный осмотр — особенно если были грозы. Статистика показывает: 90% отказов проявляются именно в первые три недели после монтажа из-за скрытых дефектов или неправильного выбора места установки (слишком близко к счетчику и без плавких вставок). Визуальный контроль — бесплатный и надежный способ экономии на ремонте.
Сравнительная таблица визуальных признаков сгоревшего ограничителя напряжения
| Признак | Нормальное состояние (рабочее) | Сгоревший / критический износ | Что означает / причина |
|---|---|---|---|
| Цвет корпуса (полимер/фарфор) | Ровный, однородный, без пятен. Допускается легкое потемнение от штатного нагрева (кремовый оттенок у новых). | Локальные пятна рыжего, бурого, темно-коричневого цвета; асимметрия затемнения (одна сторона темнее); желтизна, не вызванная ультрафиолетом. | Точечный перегрев, частичный пробой шунтирующего элемента, химическое разложение эпоксидной смолы при длительном нагреве. Асимметрия — один варистор «умер», второй на пределе (латентная стадия отказа). |
| Трещины | Отсутствуют. | Мелкая «паутина» трещин, сквозные или поверхностные, не исчезающие при остывании. | Тепловой пробой — температура внутри подскакивала до сотен градусов. |
| Деформация корпуса | Заводская геометрия сохранена, корпус не «пучится». | Вздутие, оплывание, потеря геометрии; оплавление верхней крышки (сработал терморазмыкатель). | Критическое термическое разрушение, превышение паспортной мощности варистора. |
| Запах | Отсутствует. | Резкий химический запах паленой пластмассы или горелой керамики (с расстояния вытянутой руки). | Внутреннее короткое замыкание. |
| Контактные выводы и клеммы | Латунь/медь без потемнений, зажимы чистые. | Потемнение до черноты, обугливание клеммных зажимов без механического воздействия, следы копоти на изоляторе. | Дуговой процесс, перегрев места соединения. |
| Налет на поверхности | Отсутствует. | Белый или серый налет на корпусе. | Сублимация материала варистора при перегреве. |
| Структура поверхности изолятора | Гладкая, ровная; матовость без изменения цвета — не критично. | Матовость + шероховатость + изменение цвета; «шагреневая» поверхность, мелкие раковины и кратеры на фарфоре. | Физика разрушения материала, снижение электрической прочности изоляции, следствие химической агрессии (кислоты, щелочи, морская соль). |
| Герметичность | Уплотнители эластичные, дренажные отверстия свободны, конденсата нет. | Конденсат или капли воды под прозрачным колпаком, растрескавшийся и рассыпающийся резиновый уплотнитель, сколы по фланцу. | Нарушена герметичность — попадание влаги внутрь, коррозия контактов, риск поверхностного перекрытия. |
| Крепление и люфт | Корпус жестко закреплен, дистанционные вставки (если есть) на месте. | Люфт, болтание корпуса, ослабленное болтовое соединение с шиной. | Увеличение переходного сопротивления и нагрева — аварийная ситуация, а не ремонтопригодность. |
| Индикатор срабатывания | Окошко/флажок в исходном положении (зеленый/не выпавший). | Выпавший красный флажок или изменение цвета окошка индикатора. | Официальный «вердикт» производителя — устройство сработало и не выполняет защитную функцию. |
Частые вопросы о визуальной диагностике ограничителей напряжения
Какие внешние признаки указывают на термический пробой варистора?
Основные маркеры — это мелкая сеть трещин на корпусе, его деформация (вздутие, оплывание), потемнение или обугливание клеммных зажимов, а также белый или серый налет на поверхности. Дополнительно о перегреве свидетельствует резкий запах горелой пластмассы или керамики, который ощущается даже с расстояния вытянутой руки.
Опасно ли равномерное потемнение корпуса без трещин?
Легкое потемнение без изменения геометрии и запаха может быть следствием штатного нагрева при длительной работе и не всегда критично. Однако асимметричные пятна — когда одна сторона темнее другой — указывают на неравномерную нагрузку и частичный пробой одного из варисторов. Такой ограничитель уже не выполняет защитную функцию, даже если внешне цел.
Что означает желтизна или матовость на изоляторе?
Желтый оттенок, не связанный с ультрафиолетом, и шероховатость поверхности — результат химического разложения эпоксидной смолы от длительного нагрева. Это признак того, что внутри происходил перегрев, и устройство не переживет следующий грозовой сезон, даже если визуально не разрушилось.
Как влага и механические повреждения влияют на состояние устройства?
Сколы, трещины фланца и нарушенная герметичность открывают путь влаге внутрь, что вызывает коррозию контактов и провоцирует поверхностные перекрытия. Конденсат под прозрачным колпаком, «шагреневая» поверхность фарфора, раковины и следы ударов — все это снижает электрическую прочность и создает предпосылки для аварии.
Что делать, если обнаружен хотя бы один признак повреждения?
Немедленно отключите питание и замените ограничитель целиком — он не подлежит ремонту. После первого срабатывания защитные свойства падают на 20–30%, а при повторном импульсе возможен полный разрыв корпуса с дугой. Не экономьте: неисправное устройство может уничтожить всю домашнюю электронику при следующей грозе.
