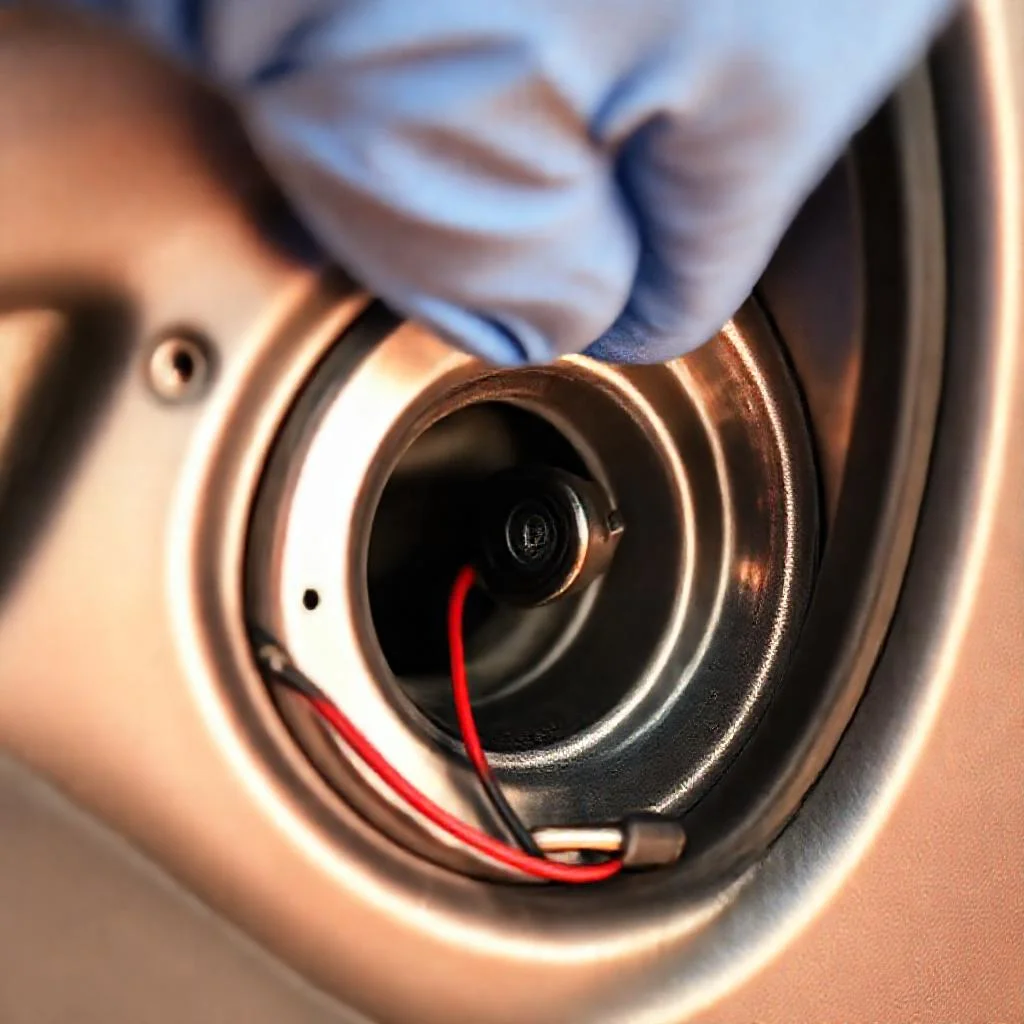

Как установить концевой выключатель освещения дверцы

Анатомия срабатывания: почему стандартной схемы недостаточно

Прежде чем браться за отвертку, стоит понять, что концевой выключатель в дверце — это не просто кнопка. Это элемент системы безопасности и комфорта, который связывает механику двери с электрической сетью. В большинстве современных автомобилей и бытовых шкафов он работает на размыкание цепи: дверь закрыта — контакт разомкнут, открыта — замкнут. Однако частая ошибка новичков — путать нормально замкнутые (НЗ) и нормально разомкнутые (НР) контакты, из-за чего освещение либо горит постоянно, либо не реагирует вовсе.

Для диагностики вам понадобится мультиметр в режиме прозвонки или простая контролька с лампочкой. Снимаете облицовку, находите двухконтактный или трехконтактный узел и проверяете сопротивление. Если при нажатом штоке цепь не разрывается или, наоборот, остается разомкнутой при отпущенном, — механизм требует замены. Помните: даже «мертвый» на вид выключатель иногда можно реанимировать, просто почистив контакты от окислов, но если корпус треснул, такую деталь лучше не реанимировать, а заменить.

Подготовка и безопасность: три правила перед демонтажем

Первое правило — обесточить линию. Отключите аккумулятор в автомобиле или выньте предохранитель, а если дело касается домашнего шкафа с подсветкой, то отключите автомат на щитке. Второе правило — фотофиксация: прежде чем отсоединять провода, сфотографируйте их расположение на смартфон. Это избавит вас от головной боли при обратной сборке, когда цвета изоляции не совпадают со схемой. Третье правило — используйте диэлектрические перчатки, даже если напряжение низкое, ведь индуктивность от соседних кабелей может дать неприятный разряд.

Теперь о материале. Вам понадобятся: сам переключатель (оригинальный или аналог), набор отверток, бокорезы, изолента или термоусадочные кембрики, а также силиконовая смазка для штока. Обратите внимание на посадочное место — часто оно имеет специфические защелки, которые ломаются при неаккуратном поддевании. Лучше использовать пластиковые клипсы для снятия обшивки, а не плоскую отвертку, чтобы не оставить вмятин на панели.

Пошаговый монтаж: от старого узла к новому

Начните с аккуратного снятия старого элемента. Обычно он крепится либо на двух винтах, либо удерживается пружинными защелками. Если видите ржавчину на винтах, обработайте их проникающей смазкой WD-40 и подождите 10 минут. После извлечения сравните геометрию старого и нового выключателя: шток должен быть идентичной длины и хода. Если новый шток на 2-3 мм длиннее, это может привести к тому, что дверь будет закрываться неплотно или, наоборот, контакт не сработает.

Подключение проводов выполняйте по цветовой маркировке. В типичной схеме «плюс» идет на один контакт, а на второй — провод на лампу, «масса» же замыкается через кузов или корпус. Используйте не скрутки, а пайку или обжимные клеммы — это надежнее. После подключения обязательно проверьте работу узла, не закрывая дверь полностью: нажмите на шток пальцем и убедитесь, что свет гаснет и загорается с четким щелчком. Любая задержка или дребезг говорит о неправильном положении упора.

Тонкая настройка упора и регулировка хода

Идеальный концевой выключатель срабатывает в момент, когда дверь проходит примерно 70% пути закрытия. Если он настроен слишком рано, свет будет гаснуть, когда дверь еще приоткрыта, создавая полумрак в салоне или шкафу. Если слишком поздно — лампа будет гореть, даже когда дверь уже плотно прилегает, что приводит к лишнему расходу энергии и перегреву светодиодов. Регулировка осуществляется подгибанием ответной планки или перемещением корпуса выключателя по пазам.

Обратите внимание на амортизирующий резиновый буфер. В большинстве конструкций на штоке есть демпфер, который предотвращает дребезг при захлопывании. Со временем он твердеет и трескается — замените его на новый, либо просто наденьте кусок термоусадочной трубки соответствующего диаметра. Это продлит срок службы микропереключателя в разы, исключив ударные нагрузки.

«Правильно установленный концевик — это тишина в электрике. Один щелчок, и вся система работает, как швейцарские часы — бесшумно, четко и предсказуемо».

Частые ошибки и способы их устранения

Самая распространенная проблема — использование выключателя с залипающим контактом. Это диагностируется по косвенным признакам: лампа иногда не гаснет, иногда не загорается. Не пытайтесь такие узлы чинить — внутренняя пружина деградирует необратимо. Вторая ошибка — установка устройства без защитного кожуха в местах с повышенной влажностью (например, в дверях автомобиля летом). Влага конденсируется на контактах, что ведет к коррозии и падению напряжения.

Для критичных мест используйте герметизированные выключатели с классом защиты IP67. И последний нюанс: никогда не подключайте контакты «на весу», без фиксации. Вибрация от закрывания двери — главный враг слабых соединений. После монтажа пройдитесь по всем точкам подключения, подтяните винты и залейте клеммы термоклеем. Это гарантирует, что искра или нагрев не выведут узел из строя в самый неожиданный момент.

Финальная проверка и обслуживание в будущем

Закончив монтаж, соберите обшивку обратно. Убедитесь, что провода не пережаты и не проходят в зоне подвижных элементов. Затем проведите цикл тестов: откройте и закройте дверь 15-20 раз подряд, наблюдая за стабильностью работы лампы. Отсутствие мерцаний и задержек — признак того, что вы все сделали правильно. Если подсветка работает, но горит с полной яркостью только после полного нажатия штока, — отрегулируйте резиновый упор до щелчка.

Помните о периодическом ТО: раз в год снимайте колпачок и смазывайте шток силиконом, а также проверяйте затяжку контактных винтов. Это особенно актуально для автомобилей, где перепады температур пересушивают изоляцию. Следуя этим рекомендациям, вы забудете о проблемах с подсветкой на долгие годы, а сам процесс не займет более тридцати минут даже у новичка.
