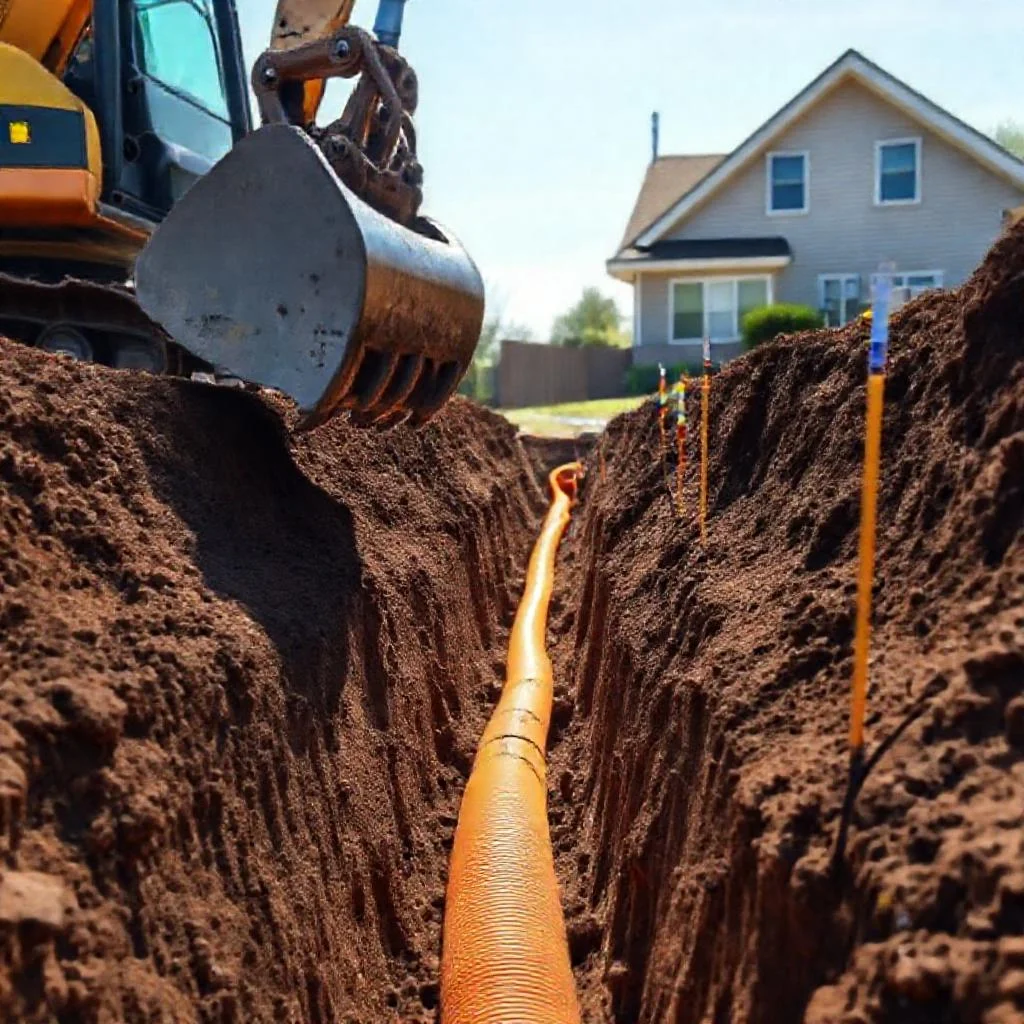

Как правильно выкопать траншею для силового провода

Глубина заложения: работаем с нормативкой, а не наугад

Прежде чем хвататься за лопату, забудьте о принципе «чем глубже — тем надёжнее». В вопросе прокладки силового кабеля в земле действует строгая математика ПУЭ и СНиП. Для линии до 20 кВ стандартный горизонт — 0,7 метра до верхней точки кабеля. Но это лишь отправная точка: если трасса пересекает проезжую часть или дворовую территорию с активным движением автотранспорта, глубина увеличивается до 1 метра и более.

Секрет в том, что электрики часто добавляют к нормативным значениям еще 10–15 сантиметров «подушки» из песка и грунта, который идет на обратную засыпку. Именно этот технологический слой защищает провод от механических повреждений и точечных нагрузок. Если вы планируете проводить кабель под газоном, где нет тяжелой техники, минимальные 0,7 метра допустимы, но при прохождении под парковочным карманом или подъездной дорогой обязательно заглубляйтесь ниже промерзания и точки динамического давления.

Геометрия траншеи: правим ширину и откосы

Классическая ошибка новичка — рыть вертикальные стенки по всей длине. В плотной глине такая траншея простоит до первого дождя, а в песчаном грунте начнет осыпаться мгновенно. Для силового кабеля оптимальная ширина дна — не менее 30–40 сантиметров, чтобы вы могли свободно уложить провод без перегибов и создать песчаную подушку по бокам. На глубине от 1 метра обязательно делайте откосы под углом 30–45 градусов — это спасет вас от обвалов и обеспечит безопасный спуск для монтажника.

Обратите внимание на длину трассы: на каждые 10 метров прямолинейного участка просто необходима небольшая «змейка» — укладка с запасом в 2–3% от длины. Это компенсирует температурное расширение и снятие внутренних напряжений металла. Если проложить провод внатяжку, зимой он просто лопнет в муфте или на изгибе, поэтому в геометрии траншеи закладывайте волну, а не идеальную прямую линию.

«Электричество не терпит суеты и халтуры — оно приходит туда, где каждый сантиметр земли подготовлен с уважением к законам физики и строительным нормам».

Подготовка ложа: песчаная подушка как фундамент надёжности

Голый грунт с острыми камнями и строительным мусором — худший сосед для бронированного кабеля. Даже если у вас ВБбШв с двойной изоляцией, точечное давление камня при пучении грунта даст о себе знать через пару сезонов. Поэтому дно траншеи тщательно выравнивается и очищается от всего, что имеет острые кромки. Поверх утрамбованного грунта насыпается просеянный песок без глиняных комков — слой должен быть не менее 10 сантиметров.

Песок рекомендуется пролить водой и слегка утрамбовать, чтобы создать плотное, однородное основание. Некоторые мастера советуют использовать песчано-гравийную смесь, но здесь важно не переборщить: крупные фракции щебня могут стать причиной микроповреждений оболочки. Выбирайте чистый карьерный песок без включений. Только после того как вы выровняли подушку по лазерному уровню или нивелирующей рейке, можно приступать к раскатке кабеля с барабана.

Технология укладки: от механизации до сигнальной ленты

Тянуть кабель руками — верный способ получить растяжения и микротрещины. Используйте раскаточные ролики или хотя бы раскладывайте провод восьмеркой на земле, чтобы избежать перекручивания. При укладке следите за радиусом изгиба — он не должен быть меньше 10–15 диаметров кабеля. Если трасса имеет повороты, лучше сделать углы плавными, с колодцами и ревизионными нишами, чтобы не передавливать провод в точке изгиба.

Не забывайте про механическую защиту: в местах пересечения с другими коммуникациями или въездами кабель закрывается асбестоцементной трубой или двустенной гофрой. А вот стандартный ПНД-рукав для этого не годится — он часто сплющивается под нагрузкой. После укладки провод присыпается слоем песка (еще 10 сантиметров) и только потом — чистым вынутым грунтом без глыб и камней. Финишный штрих на глубине 30–40 сантиметров — сигнальная пластиковая лента с надписью «Осторожно, кабель!», которая предупредит землекопов о вашей коммуникации.

• Проверяйте сопротивление изоляции мегаомметром до укладки и после засыпки — разница в показаниях укажет на повреждение оболочки.
• Используйте металлодетектор или кабелеискатель, чтобы нанести схему трассы на генплан участка — это спасет при будущих земляных работах.
• Оставляйте запас кабеля в 1–2 метра на каждом конце линии для монтажа муфт и повторных подключений.

Сезонный фактор и особенности грунтов: адаптация под реалии

Летняя прокладка в сухой песчаной почве — это одно измерение скорости, а вот работа в глинистом переувлажненном грунте — совсем другой вызов. В сезон дождей или весенней распутицы стенки траншеи «плывут», поэтому настоятельно рекомендую делать распорки через каждые 2 метра или вовсе копать траншею клином по направлению к точке укладки, сразу монтируя кабель и делая обратную засыпку. Не оставляйте открытую траншею на ночь — утренний ливень превратит ее в грязевую ловушку.

Для пучинистых грунтов (суглинки, торфяники) есть ряд дополнительных ухищрений: кабель укладывают не в круглую траншею, а в траншею с «корытообразным» ложем. На дно укладывается слой керамзита или мелкого щебня, затем геотекстиль, а уже затем песчаная подушка. Это создает дренажный эффект и отводит влагу от кабеля. Помните: сухая траншея — это залог того, что через 10 лет вы не будете менять проводку из-за межвитковых замыканий из-за коррозии брони.
