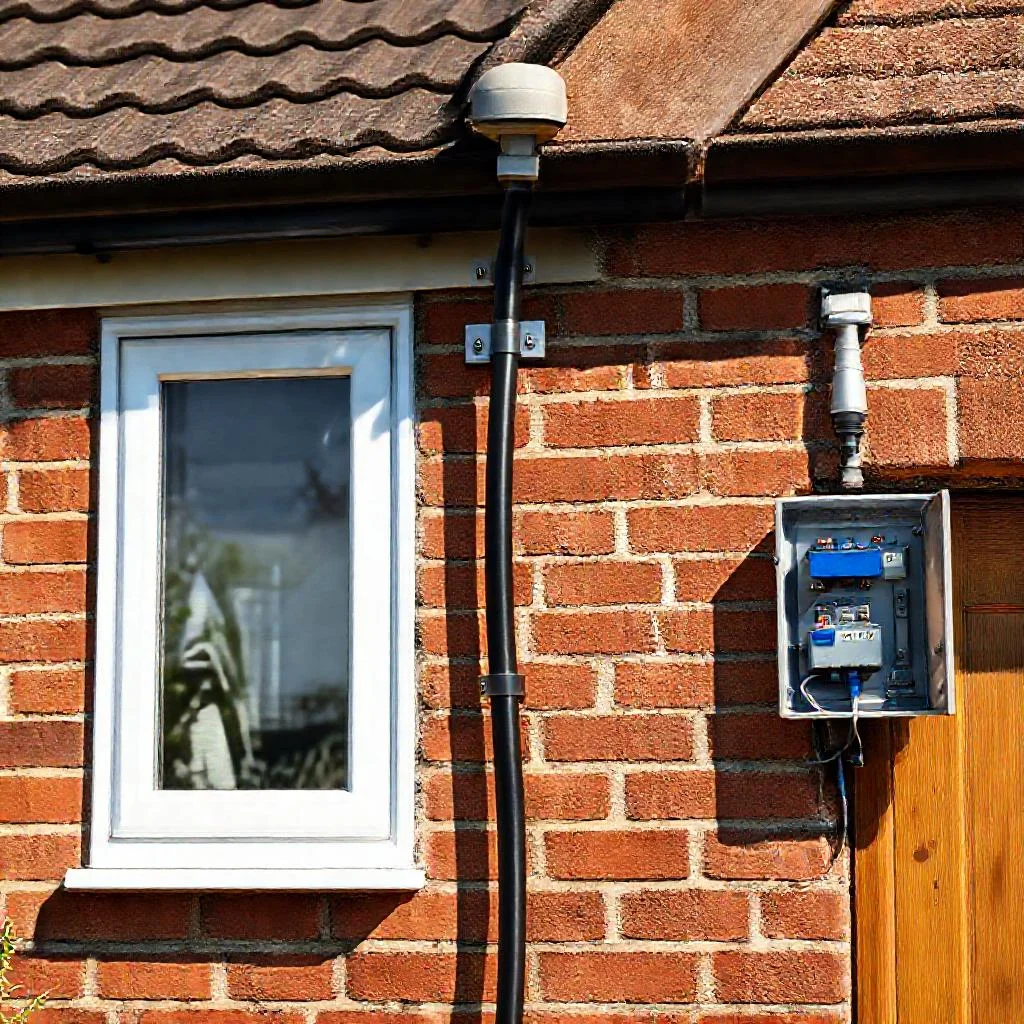

Трасса под напряжением: планируем маршрут и думаем о безопасности
Прежде чем браться за перфоратор и протягивать кабель, забудьте о принципе «лишь бы легло». Линия от кровли до щитка — это самый уязвимый участок электроснабжения дома, ведь именно здесь происходит стык атмосферных воздействий и внутренней сети. Ошибка на этом этапе превращается не просто в короткое замыкание, а в причину пожара или выхода из строя всей дорогостоящей техники. Начинать нужно с выбора правильного сечения и типа проводника, но главное — с защиты от перенапряжений и конденсата.
Заложите маршрут так, чтобы он был максимально прямолинейным, но с обязательным провисанием кабеля при воздушном вводе или с герметичной гильзой в трубе при скрытом. Забудьте про скрутки и пайку на улице — только цельный кусок провода от клеммы на крыше до автомата в щите. Если дом деревянный, закладывайте прокладку в стальной трубе или самозатухающей гофре с двойной изоляцией, чтобы исключить риск возгорания от искры при аварии.
Электричество не терпит суеты. Каждый метр кабеля, проложенный с умом, — это километры спокойной жизни и ноль поводов для вызова аварийной бригады.
Выбор материала для «восходящей линии»
Здесь не место экономии и экспериментам. Для улицы используйте только медный кабель с резиновой или сшитой полиэтиленовой изоляцией (например, марки ВВГнг-LS или ПВС с индексом «У» для улицы). Алюминий не рассматривайте вовсе: он хрупок на морозе, требует специальных гильз для соединения и чаще дает микротрещины под вибрацией ветра. Сечение жилы рассчитывайте не «на глаз», а по суммарной мощности потребителей в доме, добавив запас 20-30% на будущее расширение сети.
Отдельно позаботьтесь о защитной оболочке. Кабель, просто подвешенный на тросе, — вчерашний день. Используйте качественный кабель-канал с защитой от УФ-лучей или толстостенную гофрированную трубу, которая устойчива к механическим повреждениям и грызунам. Помните: перепад температур от жары до -30°C заставляет изоляцию сжиматься и расширяться. Если провод замурован в бетон без зазора, он будет работать, как струна, постепенно разрушая оболочку изнутри.
Спуск с крыши: ставим барьер влаге
Самая частая ошибка — ввод кабеля через кровельный пирог без герметизации вводной муфтой. Вода, стекающая по скату, неизбежно найдет микрощель и затечет внутрь, вызывая коррозию контактов и утечку тока. Установите герметичный вводный бокс на фасаде ниже точки прохода, а сам кабель зафиксируйте с двойным изгибом вниз, образуя так называемую «капельную петлю». Это предотвратит затекание воды по жиле прямо в распределительный щит.
Крепление к стене должно быть жестким, но с демпфирующими прокладками. Используйте клипсы с шагом не более 60 см, чтобы избежать провисания и раскачивания линии на ветру. Кабель не должен касаться крыши или металлических элементов кровли, чтобы исключить появление паразитных токов и искрения. Зазор в 2-3 см от поверхности обязателен, иначе снег, сползая, просто срежет оболочку, как лезвием.
Подключение в распределительном щите: грамотный финал
Когда вы завели жилы внутрь щита, забудьте о скрутках «по старинке». Только клеммные колодки с винтовым или пружинным зажимом для медных проводников. Оголяйте жилу строго по размеру клеммы, не оставляя открытой меди, иначе через 2-3 года вы получите зеленый налет и нагрев. Обязательно промаркируйте вводной автомат и УЗО, чтобы при аварии вы могли мгновенно найти нужный полюс, не тратя время на прозвонку в темноте.
Проверьте качество затяжки винтов через месяц после монтажа — медь «усаживается» и контакт ослабевает. Уделите внимание заземлению: повторное заземление на вводе не должно быть меньше 8 мм² для меди, а болтовое соединение на токоотводе прячьте под термоусадочную трубку. Только после визуального осмотра и проверки сопротивления изоляции мегаомметром включайте нагрузку. Иначе вы рискуете закоротить всю сеть первым же включением автомата.
Технические хитрости и ошибки новичков
Профессионалы всегда оставляют технологический запас кабеля в 30-40 см возле щита. Это позволяет перезаделать концы, если первый зажим подгорел или вы ошиблись с расчетом длины. Никогда не прокладывайте линию вплотную к газовой трубе или водопроводу — между ними должен быть барьер не менее 15 см. Провода от крыши и слаботочные линии (интернет, антенна) разводите в разные короба, чтобы избежать наводок и помех.
- Используйте для ввода только медный одножильный кабель — он жестче, но надежнее многожильного при вибрациях.
- Стык воздушной линии и подземного участка делайте только в герметичном распределительном коробе с сальниковыми вводами.
- На крыше закрепляйте кабель к молниеприемной сетке, чтобы исключить его парусность при ураганном ветре.
- Инвестируйте в автомат дифференциального тока типа «A» — он защитит от переменных пульсирующих токов, характерных для современной электроники.
- Сфотографируйте маршрут до зашивки — это сэкономит часы поисков при будущем ремонте фасада.
Проверка перед вводом в эксплуатацию
Игнорировать испытания линии — значит халатно относиться к собственному жилью. Начните с визуального осмотра всех соединений на предмет перекосов и заусенцев. Затем возьмите мегаомметр и замерьте сопротивление изоляции: оно должно быть не ниже 0,5 МОм для рабочего напряжения 220В. Если показатель ниже — ищите микротрещину в оболочке, а не «списывайте» погрешность прибора.
После этого проведите нагрузочный тест. Включите все мощные приборы в доме и через 15 минут замерьте температуру кабеля на вводе тепловизором или ладонью. Нагрев выше 60°C — признак плохого контакта или недостаточного сечения. И только если все параметры идеальны, включайте главный автомат в рабочее положение. Ваша линия от крыши до щита теперь — гордость и гарант спокойствия на долгие годы.
Сводная спецификация и параметры монтажа линии «Кровля — Распределительный щит»
| Параметр / Этап | Рекомендуемое значение / Действие | Критическое ограничение / Запрет | Причина (согласно статье) |
|---|---|---|---|
| Тип проводника | Медь, одножильный; марки ВВГнг-LS или ПВС с индексом «У» | Полный запрет на алюминий | Алюминий хрупок на морозе, требует спецгильз, дает микротрещины от вибрации ветра. Медь надежнее многожильной при вибрациях. |
| Расчет сечения жилы | По суммарной мощности потребителей + запас 20–30% на расширение сети | Запрещено рассчитывать «на глаз» | Недостаточное сечение ведет к нагреву и пожару; запас обеспечивает будущее расширение. |
| Маршрут прокладки | Максимально прямолинейный; при воздушном вводе — обязательное провисание; при скрытом — герметичная гильза в трубе | Запрещены скрутки и пайка на улице; только цельный кусок кабеля от клеммы до автомата | Стык атмосферных воздействий и внутренней сети — самое уязвимое место; скрутки вызывают искрение и нагрев. |
| Защитная оболочка | Кабель-канал с УФ-защитой или толстостенная гофротруба | Запрещен голый кабель на тросе (вчерашний день) | Защита от механических повреждений, грызунов и УФ-лучей; перепады температур разрушают оболочку без зазора. |
| Огнестойкость (для деревянного дома) | Прокладка в стальной трубе или самозатухающей гофре с двойной изоляцией | Запрещена прокладка без защиты | Исключение риска возгорания от искры при аварии. |
| Ввод через кровлю | Герметичный вводный бокс на фасаде ниже точки прохода; двойной изгиб «капельная петля» | Запрещен ввод без герметичной муфты | Вода находит микрощели, вызывает коррозию контактов и утечку тока; петля предотвращает затекание в щит. |
| Крепление к стене | Жесткое, с демпфирующими прокладками; клипсы с шагом ≤ 60 см; зазор 2–3 см от поверхности | Запрещено касание крыши или металлических элементов кровли | Сползающий снег срезает оболочку; вибрация раскачивает линию; исключение паразитных токов. |
| Подключение в щите | Клеммные колодки (винтовые или пружинные); оголение строго по размеру клеммы; маркировка вводного автомата и УЗО | Запрещены скрутки «по старинке»; запрещена открытая медь | Окисление меди, нагрев, зеленый налет через 2–3 года; маркировка — быстрый поиск при аварии. |
| Сечение заземления | Повторное заземление на вводе — не менее 8 мм² для меди; болтовое соединение под термоусадочной трубкой | Запрещено соединение без термоусадки | Обеспечение безопасности и защиты от коррозии. |
| Технологический запас кабеля | 30–40 см возле щита | Запрещено оставлять без запаса | Позволяет перезаделать концы при подгорании зажима или ошибке в расчете длины. |
| Минимальные расстояния | Барьер от газовой трубы или водопровода — не менее 15 см; раздельные короба для силовых и слаботочных линий | Запрещена параллельная прокладка с газом/водой; запрещено совместное размещение с интернетом/антенной | Исключение наводок, помех и аварийных ситуаций. |
| Проверка изоляции | Мегаомметр: сопротивление ≥ 0,5 МОм для 220В | Запрещен ввод в эксплуатацию при меньшем значении | Показатель ниже нормы — микротрещина в оболочке, требует поиска дефекта. |
| Нагрузочный тест | Включить все мощные приборы на 15 минут; замер температуры кабеля (норма ≤ 60°C) | Запрещен нагрев выше 60°C | Признак плохого контакта или недостаточного сечения. |
Частые вопросы по прокладке проводов от крыши до щита
Какой кабель лучше всего использовать для прокладки от крыши до распределительного щита?
Для улицы следует использовать только медный кабель с резиновой или сшитой полиэтиленовой изоляцией, например, марки ВВГнг-LS или ПВС с индексом «У». Алюминий не подходит, так как он хрупок на морозе, требует специальных гильз и чаще дает микротрещины. Сечение жилы рассчитывайте по суммарной мощности потребителей с запасом 20-30%. Кабель обязательно должен быть в защитной оболочке — кабель-канале с защитой от УФ-лучей или толстостенной гофрированной трубе.
Как правильно защитить ввод кабеля от влаги при спуске с крыши?
Обязательно установите герметичный вводный бокс на фасаде ниже точки прохода через кровлю. Сам кабель зафиксируйте с двойным изгибом вниз, образуя «капельную петлю» — это предотвратит затекание воды по жиле прямо в щит. Крепление к стене должно быть жестким, с демпфирующими прокладками, клипсы ставьте с шагом не более 60 см. Кабель не должен касаться крыши или металлических элементов кровли — зазор 2-3 см обязателен, иначе сползающий снег срежет оболочку.
Какие ошибки чаще всего допускают при подключении кабеля в распределительном щите?
Самая частая ошибка — использование скруток вместо клеммных колодок с винтовым или пружинным зажимом. Оголяйте жилу строго по размеру клеммы, не оставляя открытой меди. Обязательно промаркируйте вводной автомат и УЗО. Через месяц после монтажа проверьте качество затяжки винтов — медь «усаживается» и контакт ослабевает. Заземление на вводе должно быть не меньше 8 мм² для меди, а болтовое соединение прячьте под термоусадочную трубку. Перед включением проверьте сопротивление изоляции мегаомметром (не ниже 0,5 МОм).
Какой запас кабеля нужно оставлять и как избежать провисания линии?
Всегда оставляйте технологический запас кабеля в 30-40 см возле щита — это позволит перезаделать концы при подгорании зажима или ошибке в расчетах. Для крепления к стене используйте клипсы с шагом не более 60 см, чтобы избежать провисания и раскачивания на ветру. На крыше закрепляйте кабель к молниеприемной сетке, чтобы исключить парусность при ураганном ветре. Никогда не прокладывайте линию вплотную к газовой трубе или водопроводу — барьер должен быть не менее 15 см. Слаботочные линии разводите в отдельные короба.
Как провести проверку линии перед вводом в эксплуатацию?
Начните с визуального осмотра всех соединений на предмет перекосов и заусенцев. Затем мегаомметром замерьте сопротивление изоляции — оно должно быть не ниже 0,5 МОм для 220В. Если показатель ниже, ищите микротрещину в оболочке. После этого проведите нагрузочный тест: включите все мощные приборы на 15 минут и замерьте температуру кабеля на вводе тепловизором. Нагрев выше 60°C — признак плохого контакта или недостаточного сечения. Только при идеальных параметрах включайте главный автомат.
