Почему визуальный осмотр — только верхушка айсберга

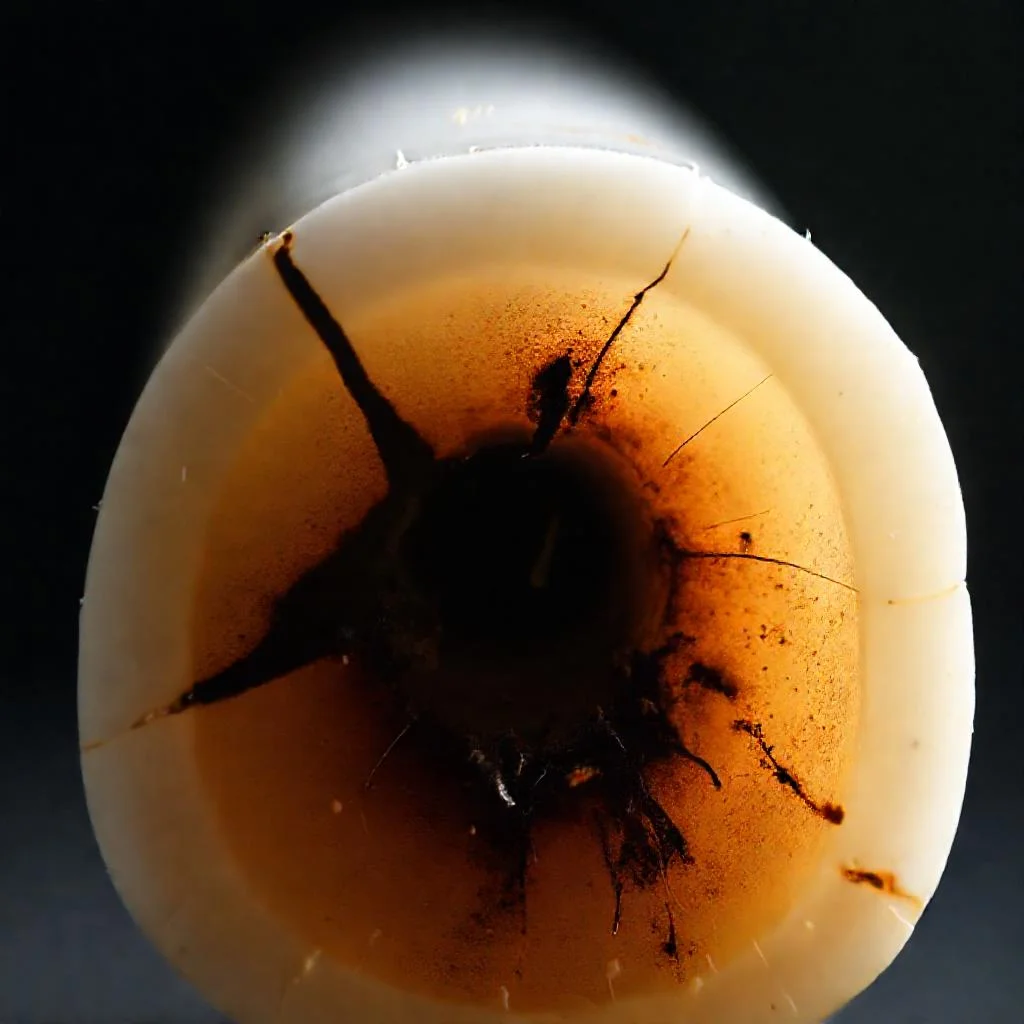

Когда линия электропередачи «молчит», а приборы фиксируют ток утечки, первое подозрение падает на изоляторы. Но если вы ищете трещину на глаз, вы опоздали: внутренний пробой развивается скрытно. Полимерный стержень — это композит, где дефект может зародиться в толще стеклопластика, под защитной оболочкой, куда не добраться простым биноклем. Поэтому профессиональная диагностика начинается не с осмотра, а с понимания физики процесса: пробой — это всегда ионизированный канал, который прожигает путь от токоведущей части к заземленной арматуре.
Опасность в том, что внешняя силиконовая манжета часто остается целой, маскируя внутренний ожог. Именно поэтому опора, которая вчера работала, сегодня может «выстрелить» коротким замыканием. Чтобы не гадать, используйте методы, которые видят сквозь диэлектрик. Ниже — рабочие способы, проверенные на реальных объектах, а не теория из учебника.
Метод 1: Тепловизионный контроль и «горячие точки»
Инфракрасная камера — ваш первый союзник. При развивающемся пробое в зоне дефекта растет диэлектрические потери, что вызывает локальный нагрев. Достаточно снять изолятор под рабочей нагрузкой — и на экране появится аномальное пятно. Ключевой нюанс: сравнивайте температуру соседних фаз. Перепад более 2-3°C при одинаковой нагрузке — это уже повод для углубленной проверки.
Но тепловизор бессилен при малых дефектах в начальной стадии, когда ток утечки мал. Поэтому данный метод работает только в связке с другими. Используйте его как быстрый скрининг на больших протяженностях ВЛ, но помните: «холодный» изолятор не гарантирует целостность.
- Проводите съемку в безветренную погоду, чтобы исключить ложный нагрев от солнца.
- Снимайте под углом строго перпендикулярно оси изолятора.
- Фиксируйте не только максимальную температуру, но и разницу между фазными элементами.
Метод 2: Измерение сопротивления и тока утечки
Мегаомметр — это грубая сила, но она работает. Отключите линию, снимите напряжение и подайте тестовое напряжение 2.5-5 кВ на изолятор. Сопротивление здорового полимера должно превышать 1000 МОм. Если показания падают до сотен МОм или ниже, внутри уже есть углеродистый мостик — следствие частичного пробоя. Для высоковольтных сетей этот метод обязателен при плановых ремонтах.
Ток утечки измеряется уже под рабочим напряжением через специальный шунт. Здесь интересна не величина, а ее стабильность. Скачки и пульсации указывают на поверхностные перекрытия или внутренние разряды. Помните: даже сухая, чистая поверхность может давать микротоки, поэтому сравнивайте с паспортными данными конкретной модели.
«Пробой изолятора — это не случайность, а накопленный результат микродефектов, которые вы либо выявите на ранней стадии, либо потом замените опору целиком».
Метод 3: Ультразвуковая дефектоскопия и акустика
Когда внутренний стержень расщепляется или появляются расслоения, высокочастотные волны меняют свой ход. Ультразвуковой дефектоскоп с контактной смазкой или эхо-импульсным датчиком «простукивает» стеклопластиковую сердцевину. В месте пробоя возникает характерное затухание сигнала или эхо от трещины. Этот метод требует демонтажа изолятора, но дает 100% точность без разрушения образца.
Для экспресс-оценки прямо на опоре используется акустический метод: легкое простукивание диэлектрической палочкой. Здоровый полимер звенит ярко и чисто, а при внутреннем разрушении звук становится глухим, «картонным». Требуется натренированный слух, но опытный электрик может найти зону повреждения с точностью до 10-15 сантиметров.
Метод 4: Лабораторные испытания — приговор без права обжалования
Если вы демонтировали подозрительный изолятор, отправьте его в лабораторию. Там проводят испытание повышенным напряжением до перекрытия. Смотрите не на номинальное значение, а на траекторию разряда: если он прошил ребро манжеты, а не пошел по поверхности — это классический пробой. Дополнительно делают проверку на растяжение: даже незначительная потеря прочности (более 10%) указывает на деградацию.
Современные стенды также используют частичные разряды (ЧР). При подаче высокого напряжения регистрируются микроразряды в полостях. Их интенсивность выше 10 пКл — это уже риск. Такая диагностика требует дорогого оборудования, но она единственная, кто «видит» зарождение пробоя за месяцы до аварии.
В итоге, стратегия проста: начинайте с тепловизора для поиска аномалий, затем проверяйте мегаомметром «подозреваемых», а для финального вердикта используйте ультразвук или лабораторию. Не пренебрегайте статистикой — если в вашем районе участились случаи пробоев, заказывайте выборочную проверку каждых 10% изоляторов на опоре. Это дешевле, чем аварийное отключение.
Сводная диагностическая карта методов выявления внутреннего пробоя полимерных изоляторов
| Метод диагностики | Физический принцип обнаружения | Условия проведения | Диагностический критерий (норма / дефект) | Точность и стадия выявления | Ограничения метода | Необходимость демонтажа |
|---|---|---|---|---|---|---|
| 1. Тепловизионный контроль | Локальный нагрев зоны дефекта из-за роста диэлектрических потерь | Под рабочим напряжением, в безветренную погоду, съемка перпендикулярно оси изолятора | Норма: температура всех фаз одинакова. Дефект: перепад температур между соседними фазами более 2–3°C при одинаковой нагрузке |
Быстрый скрининг на больших протяженностях ВЛ. Не видит малые дефекты начальной стадии | Бессилен при малых токах утечки; возможны ложные нагрев от солнца. «Холодный» изолятор не гарантирует целостность | Нет (дистанционно) |
| 2. Измерение сопротивления (мегаомметр) | Снижение сопротивления из-за образования углеродистого мостика (следствие частичного пробоя) | Линия отключена, напряжение снято. Тестовое напряжение 2.5–5 кВ | Норма: сопротивление > 1000 МОм. Дефект: сотни МОм и ниже — наличие внутреннего пробоя |
Грубая оценка, выявляет уже сформировавшийся дефект. Обязателен при плановых ремонтах | Требует отключения линии; не показывает точное место дефекта | Нет (на опоре) |
| 3. Измерение тока утечки | Нестабильность тока утечки (скачки, пульсации) указывает на поверхностные перекрытия или внутренние разряды | Под рабочим напряжением, через специальный шунт | Норма: стабильный ток, соответствует паспортным данным. Дефект: скачки и пульсации тока |
Выявление активных разрядов в процессе работы | Даже сухая чистая поверхность дает микротоки — нужно сравнивать с паспортом конкретной модели | Нет (на опоре) |
| 4. Ультразвуковая дефектоскопия | Затухание высокочастотных волн или эхо от трещины при расщеплении/расслоении стеклопластикового стержня | Контактная смазка, эхо-импульсный датчик | Норма: равномерное прохождение сигнала. Дефект: характерное затухание сигнала или эхо от трещины |
100% точность без разрушения образца; точное определение места дефекта | Требует демонтажа изолятора | Да, обязателен |
| 5. Акустический метод (простукивание) | Изменение звука при внутреннем разрушении (глухой «картонный» звук вместо яркого звона) | Экспресс-оценка прямо на опоре, диэлектрической палочкой | Норма: яркий чистый звон. Дефект: глухой звук |
Точность до 10–15 см при наличии натренированного слуха | Субъективность, требует опытного электрика | Нет (на опоре) |
| 6. Лабораторное испытание повышенным напряжением | Траектория разряда: при пробое разряд прошивает ребро манжеты, а не идет по поверхности | В лаборатории, после демонтажа | Норма: разряд идет по поверхности. Дефект: разряд прошивает ребро манжеты — классический пробой |
Однозначный «приговор» (приговор без права обжалования) | Разрушающий метод (доведение до перекрытия) | Да, обязателен |
| 7. Проверка на растяжение | Снижение механической прочности при деградации | Лаборатория | Норма: прочность в пределах паспортной. Дефект: потеря прочности более 10% |
Оценка механической деградации | Требует лабораторного оборудования | Да, обязателен |
| 8. Регистрация частичных разрядов (ЧР) | Микроразряды в полостях изолятора под высоким напряжением | Лабораторный стенд, подача высокого напряжения | Норма: интенсивность ЧР ≤ 10 пКл. Дефект: интенсивность выше 10 пКл — риск пробоя |
Единственный метод, «видящий» зарождение пробоя за месяцы до аварии | Дорогое оборудование, лабораторные условия | Да |
Частые вопросы о диагностике пробоя полимерных изоляторов
Почему визуальный осмотр не гарантирует обнаружение внутреннего пробоя?
Внешняя силиконовая оболочка изолятора часто остается целой, маскируя внутренний ожог или трещину в стеклопластиковом стержне. Пробой развивается скрытно в толще композита, поэтому даже при сильном внутреннем повреждении на поверхности может не быть видимых следов. Это делает визуальный контроль лишь первичным методом, который не может подтвердить целостность диэлектрика.
Какой метод считается самым точным для подтверждения пробоя?
Лабораторные испытания являются финальным и безошибочным способом. Демонтированный изолятор проверяют повышенным напряжением до перекрытия — если разряд прошивает ребро манжеты, а не идет по поверхности, это классический пробой. Также в лабораториях используют тест на растяжение и регистрацию частичных разрядов выше 10 пКл, которые выявляют зарождение дефекта за месяцы до аварии.
Когда тепловизионный контроль может дать ложный результат?
Тепловизор бессилен при малых дефектах на начальной стадии, когда ток утечки незначителен и не вызывает заметного нагрева. Поэтому «холодный» изолятор не гарантирует его исправность. Также на показатели влияют внешние условия: съемку проводят в безветренную погоду, строго перпендикулярно оси изолятора, и обязательно сравнивают температуру соседних фаз — перепад более 2–3°C при одинаковой нагрузке требует углубленной проверки.
Что означает аномально низкое сопротивление при проверке мегаомметром?
У здорового полимерного изолятора сопротивление превышает 1000 МОм. Если показания падают до сотен МОм и ниже, это означает, что внутри уже сформировался углеродистый мостик — следствие частичного пробоя. Такие значения являются прямым признаком внутренней деградации и требуют немедленной замены изолятора.
Как с помощью простукивания выявить внутренний дефект?
Акустический метод — это легкое простукивание изолятора диэлектрической палочкой прямо на опоре. Здоровый полимер издает яркий, чистый звон, а при внутреннем разрушении звук становится глухим, «картонным». Метод требует натренированного слуха, но опытный электрик способен локализовать зону повреждения с точностью до 10–15 сантиметров.
