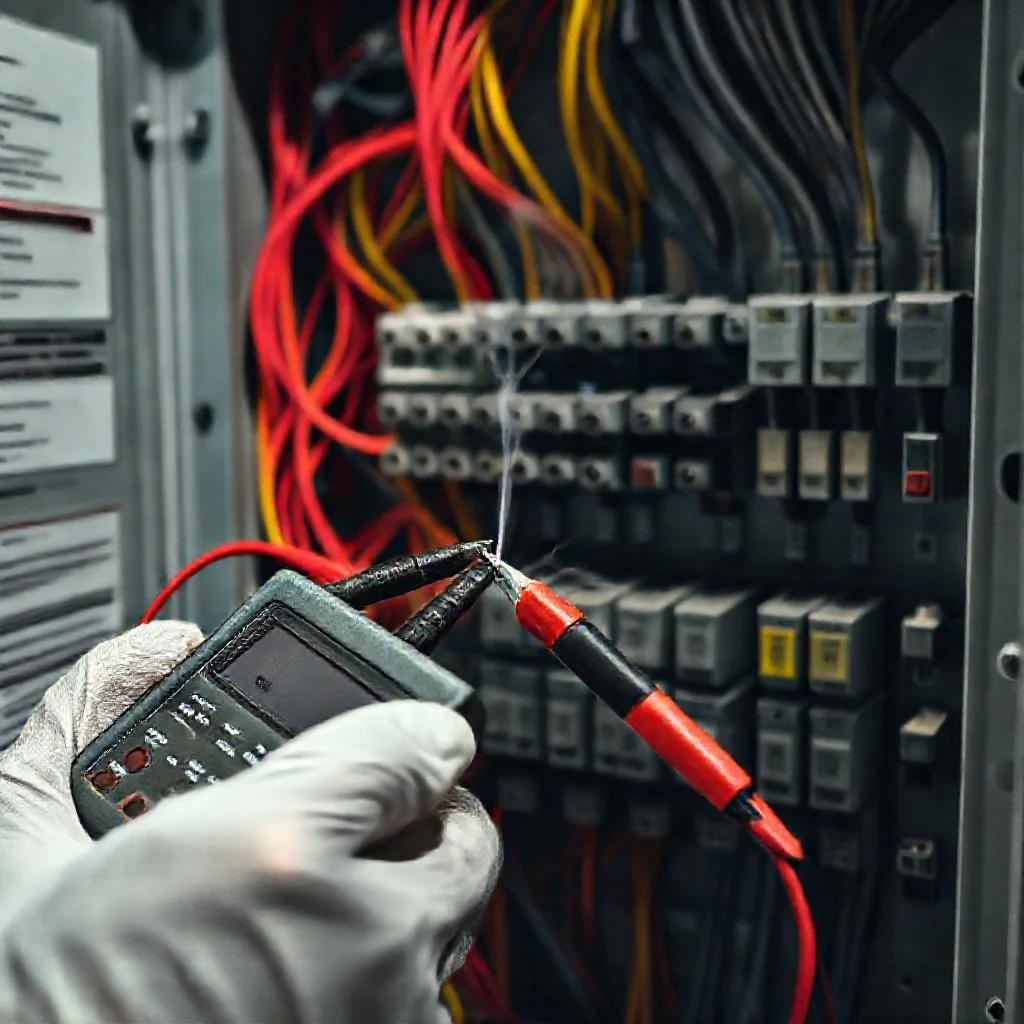

Как найти замыкание во вторичных цепях

Диагностика методом исключения: с чего начинается поиск

Любой ремонт вторичных цепей начинается не с хаотичного тыкания тестером, а с холодного расчета. Прежде чем хвататься за мегаомметр, задайте себе вопрос: «Где именно в схеме энергия тратится впустую?». Замыкание — это всегда паразитный мостик, который шунтирует нагрузку или создает путь для тока в обход штатного сценария. Поэтому первое действие — визуальный осмотр и нюхательная проба: оплавленная изоляция, характерный запах горелого пластика или потемневшие клеммы часто выдают место пробоя без всяких приборов.

Если внешний осмотр не дал результата, переходите к тактике «разделяй и властвуй». Отключайте поочередно отдельные ветви цепи, начиная с самой подозрительной нагрузки. Контролируйте сопротивление между шиной питания и землей — как только вы отсоедините поврежденный участок, стрелка мультиметра дернется в сторону бесконечности. Это грубый, но безотказный способ локализовать неисправность, особенно когда схема разветвлена на десятки узлов, а исполнительные механизмы — реле, контакторы и катушки — тесно переплетены в жгуте.

Работа с мультиметром: техника безопасных промеров

Цифровой мультиметр — ваш главный союзник, но только при условии, что вы правильно интерпретируете его показания. Самая коварная ошибка новичка — проверять целостность изоляции в режиме омметра, не обесточив схему. Вторичные цепи часто содержат конденсаторы и полупроводниковые элементы, которые накапливают опасный заряд. Перед каждым измерением убедитесь, что питание снято, а остаточное напряжение разряжено — иначе вы получите не достоверные данные, а фантомные значения или повредите прибор.

При прозвонке используйте не только пищалку, но и режим измерения падения напряжения. Если вы ищете не явное КЗ, а частичное замыкание (например, влажная изоляция или нарушенный контакт), сопротивление может быть не нулевым, а составлять десятки или сотни Ом. Сравните показания с паспортными данными кабеля или реле. Помните: исправный провод «звонится» почти с нулевым сопротивлением, а любое отклонение от нормы — повод копать глубже, а не списывать все на погрешность тестера.

Метод исключения при помощи токовых клещей

Токовые клещи — это инструмент, который превращает поиск замыкания из утомительной рутины в увлекательное расследование. Они позволяют измерять ток утечки без разрыва цепи. Обхватите клещами каждый проводник в распределительной коробке по отдельности: если на одном из них вы видите ток, которого не должно быть, — вы нашли питание паразитной нагрузки. Двигайтесь вдоль жгута, сужая круг поиска — это работает как игра «горячо-холодно», где стрелка прибора — ваш компас.

Особенно эффективен этот метод в цепях управления с дежурным освещением или сигнализацией, где потребление в норме исчисляется миллиамперами. Любое отклонение в 30-50 мА — уже подозрение. Замеряйте ток на входе и выходе каждого элемента: автоматического выключателя, промежуточного реле, клеммной колодки. Там, где показания на входе и выходе разнятся, и находится точка короткого замыкания на землю или соседний контур. Фиксируйте все данные в блокнот — это поможет систематизировать картину неисправности.

Тепловизионный контроль и косвенные признаки

Когда мультиметр молчит, а замыкание «плавает» (появляется при нагреве или вибрации), на сцену выходит тепловизор. Это не роскошь, а необходимость для сложной диагностики. Нагретый проводник или слабое место контакта всегда выдают себя инфракрасным свечением. Наведите камеру на распределительный щит, клеммные ряды и места соединения проводов: локальная точка с температурой на 10-20 градусов выше фона — это либо обрыв жилы с большим переходным сопротивлением, либо предвестник скорого КЗ.

Не пренебрегайте и старой школой — тактильными ощущениями. После 15-20 минут работы под нагрузкой осторожно (отключив питание!) потрогайте изоляцию в подозрительных зонах. Мягкая, «поплывшая» оболочка — верный признак перегрева. Характерный треск или легкое потрескивание при включении также указывает на искрение. Эти косвенные улики часто появляются раньше, чем приборы зафиксируют катастрофическое падение сопротивления, и позволяют предотвратить аварию на стадии зарождения.

«Электрик, который ищет замыкание вслепую, подобен следопыту, блуждающему в тумане без карты. Но тот, кто знает признаки и владеет приборами, видит невидимое — ток, что течет там, где его не должно быть, всегда оставляет след.»

Работа с мегаомметром: проверка изоляции под напряжением

Мультиметр показывает сопротивление изоляции при низком напряжении, но реальные условия эксплуатации вторичных цепей — это 24В, 110В или 220В. Именно поэтому мегаомметр (метомметр) незаменим для финальной проверки. Он подает на жилу испытательное напряжение 100, 500 или 1000 Вольт, выявляя такие микротрещины и нарушения в диэлектрике, которые не видны при слаботочных измерениях. Норма для большинства вторичных цепей — не менее 0,5 МОм, но лучше стремиться к десяткам и сотням мегаом.

Техника безопасности при работе с мегаомметром — критически важна. Во-первых, проверяемая цепь должна быть полностью отключена от электроники (плат управления, преобразователей), иначе вы просто сожжете дорогостоящие компоненты. Во-вторых, перед каждым замером необходимо снять остаточный заряд с жилы, коснувшись ее заземленным проводом. И, в-третьих, интерпретируйте результаты в динамике: если показания резко падают в течение минуты замера, это указывает на увлажнение изоляции или её старение — такой кабель лучше заменить, а не ремонтировать.

Типичные места зарождения неисправностей и профилактика

Статистика неумолима: 80% замыканий во вторичных цепях происходят в местах механического воздействия и вибрации. Это перегибы жгутов у подвижных элементов (дверей, лифтовых станций, датчиков), защемление проводов в сальниках и места выхода из гофры. Вторая по частоте причина — коррозия клемм и наличие влаги в распределительных коробках, особенно если они не герметизированы должным образом. Поэтому при поиске замыкания всегда начинайте с этих реперных точек.

Профилактика — это половина успеха. Используйте наконечники с хорошим обжатием, герметичные кабельные вводы и термоусадочную изоляцию, которая не истирается о края металлорукава. Регулярно, не реже раза в год, проводите ревизию затяжки винтовых соединений. И помните: даже идеально смонтированная схема со временем деградирует. Если вы нашли одно замыкание, это повод проверить соседние цепи того же тракта — они обычно находятся в равных условиях и не застрахованы от аналогичной участи.
